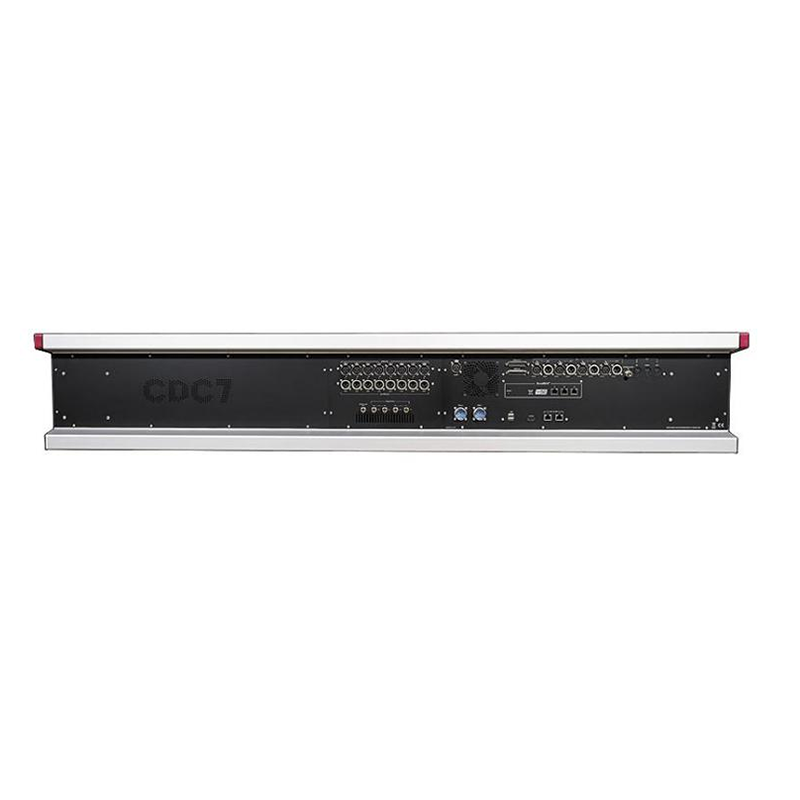

CDC SEVEN

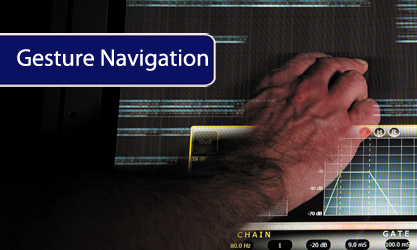

CDC 7的主要物理特征，是内嵌式双23.5 寸16:9高清液晶触摸屏，给工程师带来异常干净和直观的图形用户界面（GUI）。通道选择就是轻而易举地划动屏幕来无缝地把全部通道左右移动。 一旦出现了想要的通道，点一下屏幕就可以调出所需功能的清晰、合理的GUI。 不需分层或笨重的分模块，以把学习时间降到最低，达到快速设置。

CDC 7 还有一个移动通道的功能。这使输入通道可以单个或成组插入到任何位置，或取代现有的通道，只要在通道设置页面，简单地选择再拖动然后放到想要的位置就可以了。

● 双23.5 寸16:9高清液晶触摸屏

● 6.5寸系统控制屏

● 轻划以滚动全部个通道

● 直观的触摸操作，最少的学习时间

● 直观的特征，如“拖曳和放下”切换通道功能

● 干净和合理的图形用户界面

● 通道功能

● 快速的调台设置

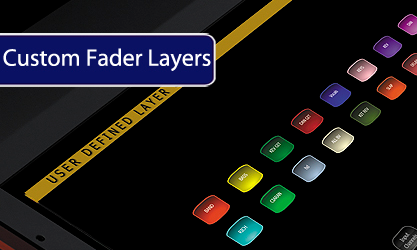

CDC 7调音台软件现在提供了用于创建用户自定义层的新功能。可以将不同输入通道、母线、VCA和监听推子等进行编组和分配。

每一个用户自定义层都可以命名和用颜色标注。所有的输入、母线、VCA和监听页面的通道都可以通过在23.5寸屏幕上拖拽的方式添加进用户自定义层。通过6.5寸的系统设置屏幕可以将用户自定义层设定到16个用于自定义按键上。

● 各种输入通道、母线、VCA和监听推子都可以在同一层展现

● 用户自定义层可以设置到4个输出推子上

● 可被分配到用户自定键进入

● 用户自定义层可以命名和用颜色标注

● 可创建无数个用户自定义层

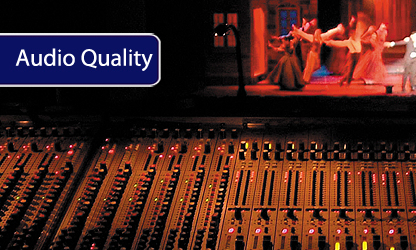

Cadac 数字调音台声音为什么如此清晰通透的主要原因在于延时管理上花了功夫—数字音频性能的一个主要因素，却被绝大多数数字调音台忽略了。我们必须记住所有的数字音频都必须花时间处理，只要有小于0.1ms 的延时差异，就会对声音效果产生极大的不利影响。

当组合不同路径和处理的信号时，绝大多数的数字调音台只是把多个信号相加，从而会使得信号部分的相位不正确。 Cadac 数字调音台有强化的自动延时管理系统，以管理所有内部路径和相关的处理延时，使所有的音频采样在综合之前同步，并且在所有的输出提供绝对一致的相位。

● 自动延时管理

● 绝对的相位一致性

● 精准地综合采样

● 从舞台模拟输入端, 通过CDC 7的音频处理，再到舞台模拟输出的延时少于0.4ms

CDC 7的动态处理设计成可以去提供充分的可能性范围，使它创造性的潜能发挥到极致。输入动态由门限和双模式（带旁链滤波）的压缩器组成，可以选择经典或复古模式操作。输出动态处理有压缩和限幅。

简单地按一下就可以实现控制，占居屏幕的只有内容相关的、精短的控制和视觉信息。其它数字调音台需要翻来覆去的子菜单或小的让人迷惑的图形已被摒弃，取而代之的是采用人性化的大触摸图标，提高了操作整体速度和改进了操作流程。

● 双模式压缩器， 门限和旁链滤波

● 动态设置可以保存到用户库

● 清楚的图形界面

● 简单的流程

● 所有相位一致且按时间排序

CDC 7有16台立体声的内置效果单元，包括各种混响、延时和调制效果。这些由我们自己的软件工程师特别设计，以提供一个平台去最佳地模拟房间、大厅、板式混响，综合的延时效果和丰富美妙的调制程序。

CDC 7的16台立体声效果“卡槽”，每种带混响、调制和延时，所有这些都可以由用户同时使用并自由配置。 每一种效果卡槽中的这三种因素可以安排成串联或并列，或按任意顺序使用，只需要简单地“拖曳和放下”方法就可以实现。 效果可以作为插入分配到任何通道，或在一个辅助发送/返回基础上排序。

一个Waves接口卡被作为标配安置，提供与Waves多轨服务器直连，可以让任意Waves插件和调音台本身的DSP效果选择一起使用。Waves的图形用户界面可显示在CDC 7的触摸屏上供浏览和编辑。

● 一系列内置效果

● 内置效果可以被菊花型链接

● 所有相位一致和按时序排列

● 效果设置可以存放到用户库里

● Waves接口卡用于额外的处理选择

CDC 7所有的输出总线均有4 段全参数EQ, 加上可变的高通/低通滤波器和1/3 倍频程GEQ。

所有的参数和GEQ可以同时使用，不用担心可用的处理能力或音色变差。23.5寸触摸屏上可以便捷地看到以可视GEQ格式的参数，并且可以用100mm 推子快速调节。

此外，特征还包括GEQ 开/关进出、“快速复原”开关和用于单个GEQ 滤波旁通功能。

● 所有输出总线有1/3 倍频程GEQ

● 屏幕上有GEQ 图形用户界面

● 可通过100mm 推子控制

就像人们期待的Cadac产品一样，CDC 7有综合的以场景为基础的自动系统, 它能够在每个演出文件储存几百个场景，且一个项目文件中可能有大量的演出文件。

使用调音台的自动功能时，每一个场景包含所有用于调音台的每个输入输出通道的设定和参数值。因为现场表演的动态特性，程序的变化是实时发生的，调音师就需要在调用过程中进行干涉。为使操作最简单化，CDC 7的内置自动场景包含三个不连续的场景隔离层面或“保险”状态。

CDC 7的项目文档可以用USB 导入导出。

● 自动场景系统

● 场景保险的三个层面

● 扩展MIDI控制

● 用键盘直接进入场景

● USB导入导出演出文档

在大型的MegaCOMMS音频网络中，有多台调音台经由CDC MC路由器桥接，而增益补偿则由CDC MC路由器自动实施。

CDC MC路由器保证由主调台对于增益做出的任何调整，都不会对处于同一MegaCOMMS音频网络中的其他调音台的增益或者音质有影响。这些都是完全自动的，而不用在网络里面直连哪个调台的输入。

● 经由CDC MC路由器调台增益补偿自动处理

● CDC MC路由器可以支持最多12个MegaCOMMS设备

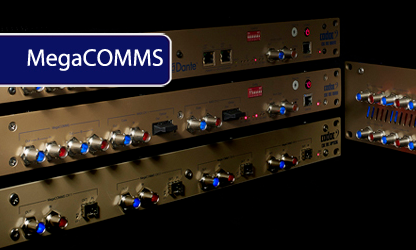

所有Cadac数字音频的传送都是通过Cadac特有的MegaCOMMS数字互联协议，它可以提供少于0.4ms的延时（从舞台模拟输入通过CDC系列调音台处理，再到舞台模拟输出）， 加上功能强大的错误纠正和先进的系统时钟.

此协议提供高达128个双向96kHz 24点（音频）通道和所有的控制数据和时钟同步. 这所有都是通过同轴线缆传输，从调音台或路由器算起距离可达150米，或者经由CDC MC Optical光纤网桥通过光纤传输最高达到2公里远。集合音频、控制和时钟在一个网络的好处在于简化连接，缩短安装时间，省掉接线基础设施的费用。

Cadac有各种网络产品，充分利用电源和网络的灵活性。这包括MegaCOMMS路由器，单一个路由器可以连接高达12个MegaCOMMS设备，在任何两个调音台之间可以最多提供3072个通道的增益管理。

MegaCOMMS装置可以是输入输出舞台盒或音频网络桥，可以自由地分配到舞台上的多个位置，观众席或者剧院周围、FOH或者或远程的一套广播系统。 MC网络桥让MADI和Dante协议为基础的产品可以完美无缺地结合到MegaCOMMS网络，使第三方的网络和硬件可以充分利用Cadac高档的麦克风前级放大。CDC MC Optical光纤网桥可以通过光纤连接在两台网桥之间最远能够传输到2公里远。

MegaCOMMS网络锁定在96kHz上运行，但是Cadac也提供SRC（采样频率转换器）用于其他速度的时钟。

特征总结

● 高达128个双向96kHz 24bit音频通道

● 时间分隔多路传输（TDM）系统

● 同轴线传输距离可以达到150米

● 光纤线传输可以达到2公里

● 从舞台模拟输入通过CDC6/7/8调音台处理，再到舞台模拟输出，少于0.4ms的延时，

● 从调音台到音频网络桥接可有一系列的网络产品CDC MC路由器为MegaCOMMS网络提供路由性能。这个2U单元带12对MegaCOMMS接口，最多可以接4个MegaCOMMS调音台，带增益补偿，可以在相同的音频网络连接8个MegaCOMMS单元。它可以用于扩展音频网络的通道数达到3072个。

CDC MC路由器PC软件可以让最终用户通过简单的图形界面设计他们自己的路由图纸从而快速简单的建立起一个强大的MegaCOMMS网络。路由器会自动发现已经连接上的MegaCOMMS设备，软件的图形用户界面会显示已连接的设备的功能以及固件版本。

路由器也可以控制控制调音台之间的增益补偿，在同一个网络里的其他调音台上自动补偿由于主调音台调节引起的增益变化，并且不影响声音品质。

● 2U 大小的MegaCOMMS路由器

● 每个路由器有12对MegaCOMMS接口，每个接口可以高达128个双向96kHz 24bit音频通道

● 一个网络中最大通道数达到3072个

● 一个网络中最多可连接4台调音台，具备增益补偿功能

● 一个网络中最多可以连接8个舞台盒

● PC软件可以使用户自定义路由图

● MegaCOMMS网络增加延时少于0.01ms

● MegaCOMMS网络同轴接口为接收或传输亮红光或蓝光

● 标配双电源

● RG-6线缆可以传输最远达150米

● 通过CDC MC Optical光纤桥可以传输最远达2km

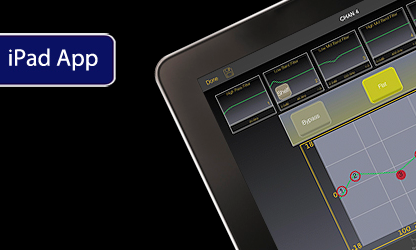

Cadac 调音台遥控管理器iPad APP(应用程序)—Cadac Remote，可以提供iPad无线遥控。一旦无线路由器连接到调音台，同时iPad连到网络时， APP

就会自动检测和选择激活的适当的调音台。

有了Cadac Remote，你就可以实时地监控所有的输入输出表，并自由地远程调整PA系统的EQ，同时控制调台所有关键功能。

该应用还可以同时在多个iPad上使用，每个用于锁定单个混合的监听信号，这样表演艺术家就可以通过直观的图形界面来创建他们自已需要的监听，而不需要更改调音台的设定。

Cadac Remote 可以在苹果APP商店免费下载

● 安装简单—自动检测调音台类型

● 实时控制调音台

● 直观的图形界面

● 多个iPad可以在一个网络操作

CDC MC MADI是到MegaCOMMS 的音频网络桥的一种多通道数字音频接口，使得MADI音频流与MegaCOMMS无缝地结合。1U单元可以在96kHz或48kHz工作，并且能够处理64 路输入和输出，且配有128路SRC通道, 还有自己的字时钟。

MC MADI标配双电源，可以理想地完成关键任务。MADI 音频连接通过同轴线和光缆处理。

为方便配置MegaCOMMS 网络连接，同轴接口在接收或传输信号时会亮红光或蓝光，尤其方便在弱光时的网络连接。

● 1U MC MADI音频网络桥

● 96kHz或48kHz操作

● 高达64路输入和输出

● 同轴线和光纤音频连接

● 独立的字时钟同步

● MegaCOMMS 网络同轴接口在接收或传输信号时会亮红光或蓝光

● 双电源

CDC MC Dante 是一个1U 的可连接到MegaCOMMS音频网络的Dante转换设备，使Dante单元整合入MegaCOMMS音频网络中。这个单元可以在96kHz或48kHz工作，并且可以处理64路输入和输出。

在关键的应用中，MC Dante还有128 路SRC 通道和它自己单独的字时钟和音频连接，这通过同轴线和双电源完成，以达到安全放心的目的。CDC MC MADI 单元的同轴接口在接收或发送信号时亮红或蓝色——这样使弱光环境下可以达到快速精准的MegaCOMMS 网络配置。

● 1U MC Dante音频网络桥

● 96kHz或48kHz操作

● 高达64路输入和输出

● 同轴线和RJ45音频连接

● 独立的字时钟同步

● MegaCOMMS 网络同轴接口在接收或传输信号时会亮红光或蓝光

● 双电源
