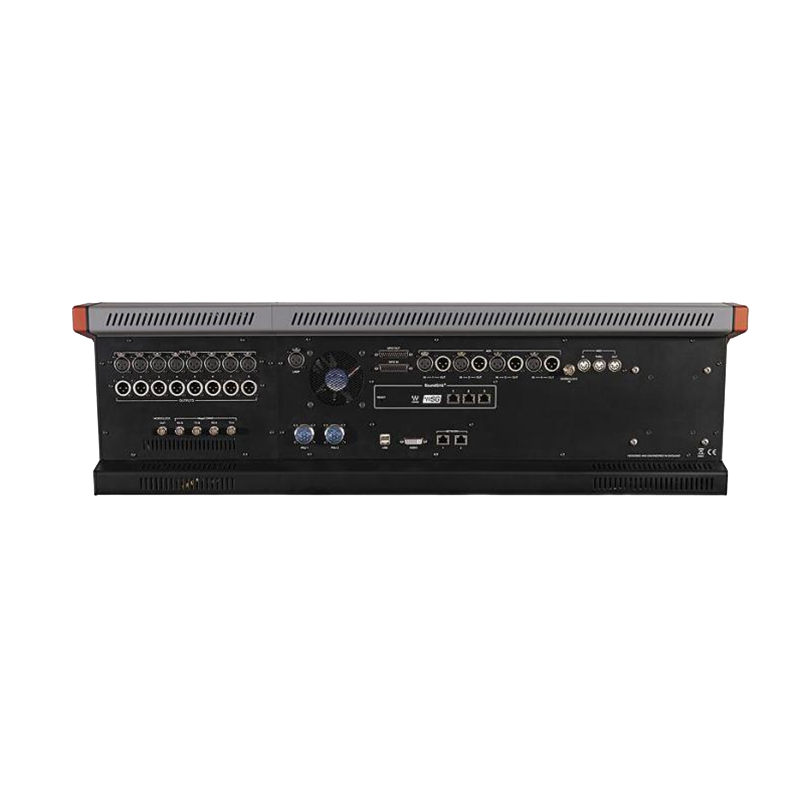

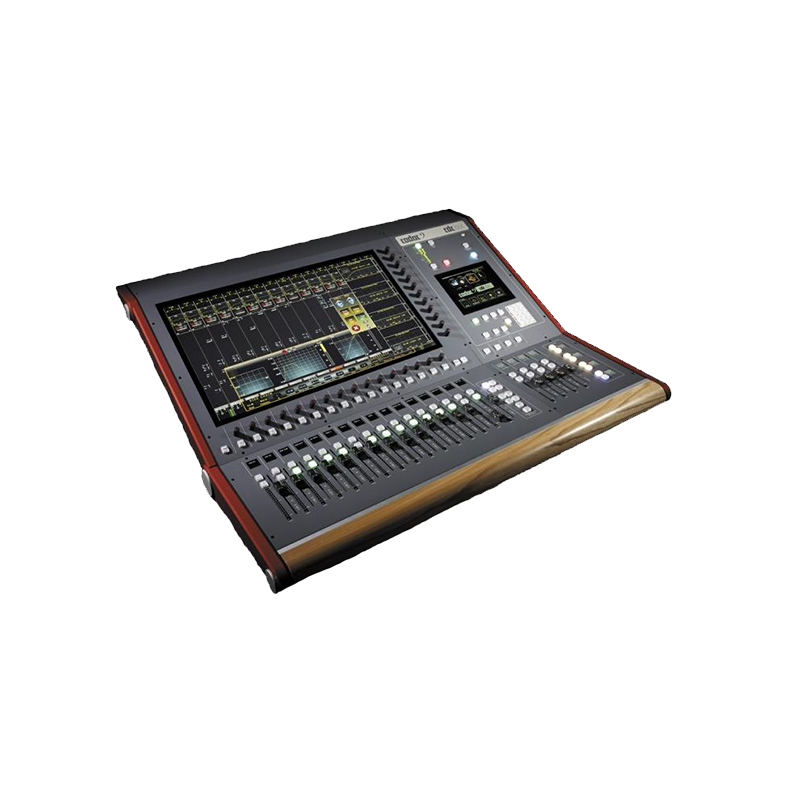

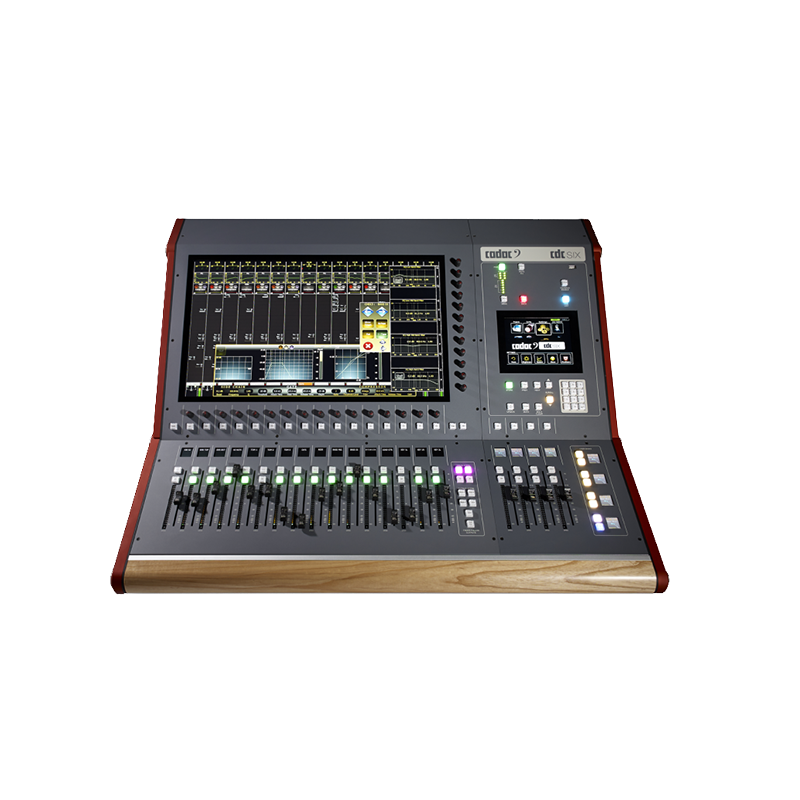

CDC SIX

产品特点

● 直观清晰的图形用户界面

● 独特DSP 混音平台

● 32/40 比特浮点SHARC 处理器

● 23.5 寸嵌入式16:9 高清液晶触摸屏

● 6.5 寸液晶触摸屏用于系统控制

● 24 个可定义颜色的OLED 显示20 段立体声通道电平表

● 20 个高灵敏度的100mm 马达推子

● 4路AES3 输入和4 路AES3 输出

● 8 路可编程的线路输入和输出

● 外置PSU 电源

● 经典的Cadac 麦克风前级放大

● 舞台模拟输入，通过CDC6，再到舞台模拟输出，低于0.4ms延时80 路输入通道

● 48 路可分配的总线一可作为编组、立体声编组、辅助、立体声辅助、或矩阵加LCR,监听和对讲独特的Cadac 监听模式

● 用户推子层

● 4段全参数EQ

● 宽广的动态范围

● 16 个VCA 编组，包括VCA 展开功能

● OLED 显示16 个可分配的按钮

● 16 台立体声内置效果器

● 所有输出均有31 段图形均衡和4 段全参数EQ

● 所有输出均有压限器

● 输入和输出延时

● 自动场景功能

● 调音台标签语言可由用户定义

CDC MC路由器

CDC MC路由器为MegaCOMMS网络提供路由性能。这个2U单元带12对MegaCOMMS接口，最多可以接4个MegaCOMMS调音台，带增益补偿，可以在相同的音频网络连接8个MegaCOMMS单元。它可以用于扩展音频网络的通道数达到3072个。

CDC MC路由器PC软件可以让最终用户通过简单的图形界面设计他们自己的路由图纸从而快速简单的建立起一个强大的MegaCOMMS网络。路由器会自动发现已经连接上的MegaCOMMS设备，软件的图形用户界面会显示已连接的设备的功能以及固件版本。

路由器也可以控制控制调音台之间的增益补偿，在同一个网络里的其他调音台上自动补偿由于主调音台调节引起的增益变化，并且不影响声音品质。

● 2U 大小的MegaCOMMS路由器

● 每个路由器有12对MegaCOMMS接口，每个接口可以高达128个双向96kHz 24bit音频通道

● 一个网络中最大通道数达到3072个

● 一个网络中最多可连接4台调音台，具备增益补偿功能

● 一个网络中最多可以连接8个舞台盒

● PC软件可以使用户自定义路由图

● MegaCOMMS网络增加延时少于0.01ms

● MegaCOMMS网络同轴接口为接收或传输亮红光或蓝光

● 标配双电源

● RG-6线缆可以传输最远达150米

● 通过CDC MC Optical光纤桥可以传输最远达2km

产品特点

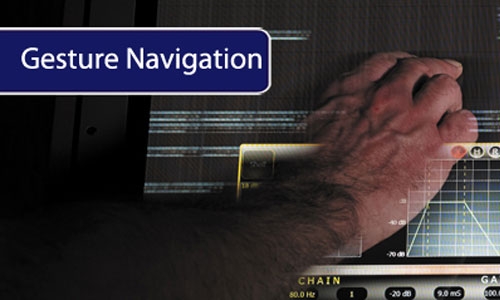

手势导航

CDC 6的主要物理特征，是内嵌式23.5 寸16:9高清液晶触摸屏，给工程师带来异常干净和直观的图形用户界面（GUI）。通道选择就是轻而易举地划动屏幕来无缝地把全部通道左右移动。一旦出现了想要的通道，点一下屏幕就可以调出所需功能的清晰、合理的GUI。不需分层或笨重的分模块，以把学习时间降到最低，达到快速设置。CDC 6还有一个移动通道的功能。这使输入通道可以单个或成组插入到任何位置，或取代现有的通道，只要在通道设置页面，简单地选择再拖动然后放到想要的位置就可以了。

● 23.5 寸16:9高清液晶触摸屏

● 6.5寸系统控制屏

● 轻划以滚动全部64个通道

● 直观的触摸操作，最少的学习时间

● 直观的特征，如“拖曳和放下”切换通道功能

● 干净和合理的图形用户界面

● 通道功能

● 快速的调台设置

监听模式

CDC 6一个独特的特征就是监听模式。专为监听工程师应对的专门要求而开发，而如今很多其他数字台都还在后知后觉。当监听模式打开后，工程师轻按屏幕一下，就可以在“send on fader（推子发送）模式”中，进入任一个48 个用户可分配的总线和它们各自的发送通道。这样就可以快速简单地对大量的监听信号进行调音。除了这种“专注调音”的特征之外，在开启后同时就让任何调音在推子模式上“跳跃”到发送，调音台只选调音相关的通道呈现给用户，而不需要再通过所有的输入一遍。还可以选择一个输入，然后把输出“跳跃”到这个推子上来，就可以通过推子同时把单个通道发到多个目的地。还可以选择一个输入通道把输出发送到推子，通过推子把一个通道同时发送到多个目的地。所有这些，加上极低的延时，使CDC 6成为识货的监听工程师的无懈可击的武器选择！

● 专为监听应用设计

● 双向的推子对调

● 可以同时进入48路总线

● “专注调音”在推子对调中快速导航

● 极低的延时—入耳监听理想之选

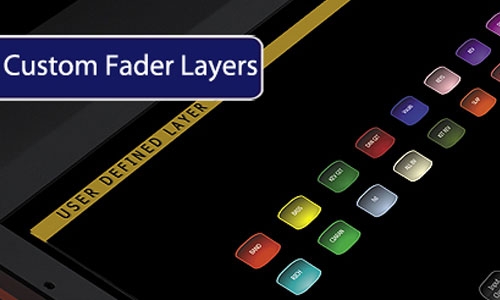

用户自定义层

CDC 6调音台软件现在提供了用于创建用户自定义层的新功能。可以将不同输入通道、母线、VCA和监听推子等进行编组和分配。每一个用户自定义层都可以命名和用颜色标注。所有的输入、母线、VCA和监听页面的通道都可以通过在23.5寸屏幕上拖拽的方式添加进用户自定义层。通过6.5寸的系统设置屏幕可以将用户自定义层设定到16个用于自定义按键上。

● 各种输入通道、母线、VCA和监听推子都可以在同一层展现

● 用户自定义层可以设置到4个输出推子上

● 可被分配到用户自定键进入

● 用户自定义层可以命名和用颜色标注

● 可创建无数个用户自定义层

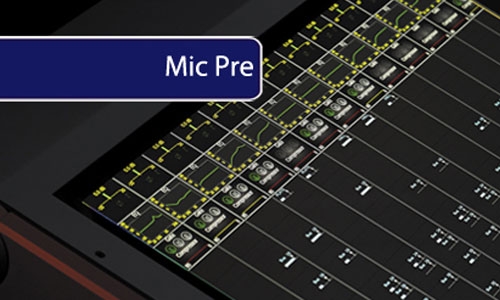

话放

几十年以来，Cadac 的模拟话放被绝大多数人认为是现场扩声行业最优质的麦克风前级放大。 Cadac 的数字调音台很自豪地继承了模拟本源的标志，这个传统可以追溯到现在传奇般的调音台J-TYPE 和录音室的黄金年代那些Cadac经典调音台。

CDC 6 的音频性能仍然保持了传统的宽动态范围和低底噪，归功于结合独特的仿模拟算法和最新的24bit/96kHz Delta Sigma 模数/数模转换器。得到的是经典的Cadac声音—清晰、通透和音乐剧式的。

● 45 年的Cadac工程学传承

● 宽广的动态范围

● 低底噪

● 24bit/96kHz Delta Sigma 模数/数模转换器

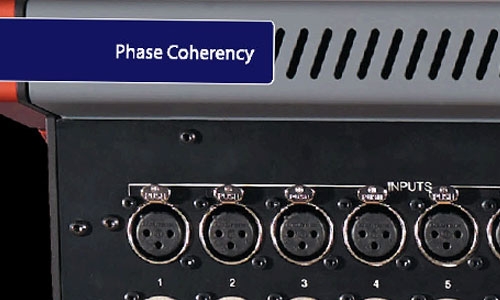

相位一致

Cadac 数字调音台声音为什么如此清晰通透的主要原因在于延时管理上花了功夫—数字音频性能的一个主要因素，却被绝大多数数字调音台忽略了。我们必须记住所有的数字音频都必须花时间处理，只要有小于0.1ms 的延时差异，就会对声音效果产生极大的不利影响。

当组合不同路径和处理的信号时，绝大多数的数字调音台只是把多个信号相加，从而会使得信号部分的相位不正确。 Cadac 数字调音台有强化的自动延时管理系统，以管理所有内部路径和相关的处理延时，使所有的音频采样在综合之前同步，并且在所有的输出提供绝对一致的相位。

● 自动延时管理

● 绝对的相位一致性

● 精准地综合采样

● 从舞台模拟输入端, 通过CDC 7的音频处理，再到舞台模拟输出的延时少于0.4ms

动态

CDC 6的动态处理设计成可以去提供充分的可能性范围，使它创造性的潜能发挥到极致。输入动态由门限和双模式（带旁链滤波）的压缩器组成，可以选择经典或复古模式操作。输出动态处理有压缩和限幅。简单地按一下就可以实现控制，占居屏幕的只有内容相关的、精短的控制和视觉信息。其它数字调音台需要翻来覆去的子菜单或小的让人迷惑的图形已被摒弃，取而代之的是采用人性化的大触摸图标，提高了操作整体速度和改进了操作流程。

● 双模式压缩器，门限和旁链滤波

● 动态设置可以保存到用户库

● 清楚的图形界面

● 简单的流程

● 所有相位一致且按时间排序

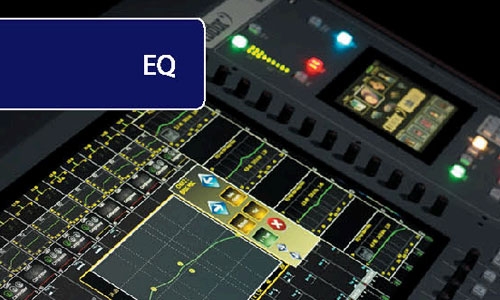

均衡部分有6段，由一个4段全参数部分和可变低/高通滤波器组成。所有的6段可独立地开关，或主EQ旁通时整个EQ可以旁通。 EQ的低频和高频段有一个Bell/Shelf （带状/高架）滤波器选择。EQ可以配置成模仿响应，或者经典J Type 模拟滤波的特性，或者在每个通道基础上提供4段全参数操作。所有输出通道除了6段EQ还包含一台1/3倍频程GEQ。

● 4 段全参数EQ

● J Type 模拟滤波选择

● 低、高通滤波器

● 均衡设置可保存到用户库

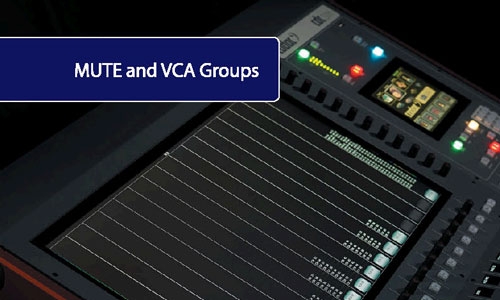

静音和VCA编辑

CDC 6有很多让人舒心的熟悉特点。这些包括有16个VCA 编组和16个可分配的按钮。只要简单地在屏幕上按一下，就可以使任何输入均可分配到任何VCA或静音编组，或到多个编组。所有的输入和编组可以用调音台的库里的标签去命名，或用屏幕上的键盘命名。

CDC 6的特征还有用VCA展开加强的VCA指引功能。这样就使被选择的VCA成员分配到输入推子上，以此立即进入到所有针对此VCA的输入的控制参数。当VCA在推子上展开时，其他的VCA名字不变，意味着用户可以从一个VCA编组直接跳到另一个编组，而不需要先“退回”到VCA主页。16个VCA编组的结构可以在屏幕上一目了然，显示每个VCA 的成员和它们的推子后输入表。一眼就可以清楚地看到你的整个调音情况。

● 简易配置最多8个静音编组

● 简易配置的16个VCA编组

● VCA展开可快速进入VCA成员

● 带有输入发送表的VCA浏览屏幕

● OLED随着定义显示名称

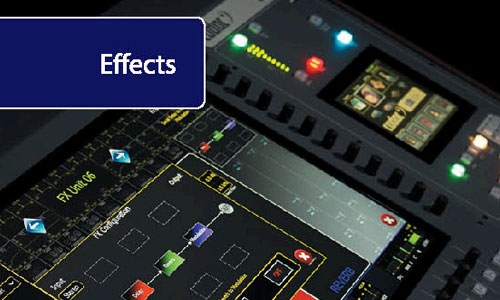

效果

CDC 6有16台立体声的内置效果单元，包括各种混响、延时和调制效果。这些由我们自己的软件工程师特别设计，以提供一个平台去最佳地模拟房间、大厅、板式混响，综合的延时效果和丰富美妙的调制程序。

CDC 6的16台立体声效果“卡槽”，每种带混响、调制和延时，所有这些都可以由用户同时使用并自由配置。每一种效果卡槽中的这三种因素可以安排成串联或并列，或按任意顺序使用，只需要简单地“拖曳和放下”方法就可以实现。效果可以作为插入分配到任何通道，或在一个辅助发送/返回基础上排序。一个Waves接口卡被作为标配安置，提供与Waves多轨服务器直连，可以让任意Waves插件和调音台本身的DSP效果选择一起使用。Waves的图形用户界面可显示在CDC 6的触摸屏上供浏览和编辑。

● 一系列内置效果

● 内置效果可以被菊花型链接

● 所有相位一致和按时序排列

● 效果设置可以存放到用户库里

● Waves接口卡用于额外的处理选择

GEQ

CDC 6所有的输出总线均有4 段全参数EQ, 加上可变的高通/低通滤波器和1/3 倍频程GEQ。所有的参数和GEQ可以同时使用，不用担心可用的处理能力或音色变差。23.5寸触摸屏上可以便捷地看到以可视GEQ格式的参数，并且可以用100mm 推子快速调节。此外，特征还包括GEQ 开/关进出、“快速复原”开关和用于单个GEQ 滤波旁通功能。

● 所有输出总线有1/3 倍频程GEQ

● 屏幕上有GEQ 图形用户界面

● 可通过100mm 推子控制

可配置的总线

CDC 6有48个可配置的总线，加上LCR，监听和对讲。按照应用的需要，只要在屏幕上点一下，就可以把所有的可配置总线分配为任何辅助、编组、立体声辅助、立体声编组或矩阵输出的任意组合。总线发送可以单个地设成EQ 前、推子前或推子后和VCA 前或VCA 后。为了加速操作流程，总线可以在预设库中重命名或用软键盘上用户自定义命名，然后加到用户库里。

● 48路可配置的输出总线

● 可分配到编组、立体声编组、辅助、立体声辅助或矩阵

● 用户自定义命名

多语言

CDC 6的多语言功能让工作变得更轻松！调音台有一个语言库给用户定义调音台标签。用户只要选择想要的语言，输入、总线和VCA 等都可以按照用户偏爱的语言标签，从而使用户更容易操作调台，加快操作流程。

自动化

就象人们期待的Cadac产品一样，CDC 6有综合的以场景为基础的自动系统, 它能够在每个演出文件储存几百个场景，且一个项目文件中可能有大量的演出文件。使用调音台的自动功能时，每一个场景包含所有用于调音台的每个输入输出通道的设定和参数值。因为现场表演的动态特性，程序的变化是实时发生的，调音师就需要在调用过程中进行干涉。为使操作最简单化，CDC 6的内置自动场景包含三个不连续的场景隔离层面或“保险”状态。CDC 6的项目文档可以用USB 导入导出。

● 自动场景系统

● 场景保险的三个层面

● 扩展MIDI控制

● 用键盘直接进入场景

● USB导入导出演出文档

● 用户定义标签的语言库包括英语、法语、德语、葡萄牙语、俄语、西班牙语和汉语，还可以加更多的语言

● 用户可以用一种语言定义标签，而用另一种语言控制标签

增益补偿

在大型的MegaCOMMS音频网络中，有多台调音台经由CDC MC路由器桥接，而增益补偿则由CDC MC路由器自动实施。CDC MC路由器保证由主调台对于增益做出的任何调整，都不会对处于同一MegaCOMMS音频网络中的其他调音台的增益或者音质有影响。这些都是完全自动的，而不用在网络里面直连哪个调台的输入。

● 经由CDC MC路由器调台增益补偿自动处理

● CDC MC路由器可以支持最多12个MegaCOMMS设备

音频品质

Cadac 数字调台传承了其模拟台的精髓，也就是25年前至今仍在生产的，在录音工作室黄金时代的经典调音台，现在仍为传奇的J-type。通过独特模拟算法和最新的24bit/96kHz Delta Sigma 模数/数模转换器的结合，音频保留了传统的宽动态范围和低底噪。Cadac 声音的另外一个关键是关注到延时管理—这是数字音频的一个主要因素，也是大多数其它数字调音台忽略的因素。所有的数字调音台均要花时间处理音频。绝大多数的数字调音台在组合不同路径的信号和进行处理时均会有部分的相位不准。而Cadac 数字调音台有宽泛的自动延时管理系统，它能管理所有的内部路径和相关的延时处理，这就意味着所有的音频采样在综合处理前是同步的，保证了所有的输出有完全一致的相位。所有的Cadac数字调台都采用了Cadac 自己的MegaCOMMS 音频数字协议，这样使舞台上的模拟输入经过调音台再到舞台模拟输出的延时少于0.4ms，形成完美的入耳监听。不管是在路径分配还是它们网络中所处的位置，所有的输入输出与精准的采样在时间上均是一致的。

特征总结

● 超过45 年的Cadac 音频专业知识和经验

● 经典的的Cadac 麦克风前级放大

● 综合自动的延时管理系统，从舞台模拟输入经CDC 系列处理再到舞台模拟输出的延时少于0.4ms

● 24bit/96kHz Delta Sigma 模数/数模转换器

MegaCOMMS

所有Cadac数字音频的传送都是通过Cadac特有的MegaCOMMS数字互联协议，它可以提供少于0.4ms的延时（从舞台模拟输入通过CDC系列调音台处理，再到舞台模拟输出），加上功能强大的错误纠正和先进的系统时钟。此协议提供高达128个双向96kHz 24点（音频）通道和所有的控制数据和时钟同步. 这所有都是通过同轴线缆传输，从调音台或路由器算起距离可达150米，或者经由CDC MC Optical光纤网桥通过光纤传输最高达到2公里远。集合音频、控制和时钟在一个网络的好处在于简化连接，缩短安装时间，省掉接线基础设施的费用。Cadac有各种网络产品，充分利用电源和网络的灵活性。这包括MegaCOMMS路由器，单一个路由器可以连接高达12个MegaCOMMS设备，在任何两个调音台之间可以最多提供3072个通道的增益管理。MegaCOMMS装置可以是输入输出舞台盒或音频网络桥，可以自由地分配到舞台上的多个位置，观众席或者剧院周围、FOH或者或远程的一套广播系统。 MC网络桥让MADI和Dante协议为基础的产品可以完美无缺地结合到MegaCOMMS网络，使第三方的网络和硬件可以充分利用Cadac高档的麦克风前级放大。CDC MC Optical光纤网桥可以通过光纤连接在两台网桥之间最远能够传输到2公里远。MegaCOMMS网络锁定在96kHz上运行，但是Cadac也提供SRC（采样频率转换器）用于其他速度的时钟。

特征总结

● 高达128个双向96kHz 24bit音频通道

● 时间分隔多路传输（TDM）系统

● 同轴线传输距离可以达到150米

● 光纤线传输可以达到2公里

● 从舞台模拟输入通过CDC6/7/8调音台处理，再到舞台模拟输出，少于0.4ms的延时，

● 从调音台到音频网络桥接可有一系列的网络产品

CDC MC路由器

路由器也可以控制控制调音台之间的增益补偿，在同一个网络里的其他调音台上自动补偿由于主调音台调节引起的增益变化，并且不影响声音品质。

● 2U 大小的MegaCOMMS路由器

● 每个路由器有12对MegaCOMMS接口，每个接口可以高达128个双向96kHz 24bit音频通道

● 一个网络中最大通道数达到3072个

● 一个网络中最多可连接4台调音台，具备增益补偿功能

● 一个网络中最多可以连接8个舞台盒

● PC软件可以使用户自定义路由图

● MegaCOMMS网络增加延时少于0.01ms

● MegaCOMMS网络同轴接口为接收或传输亮红光或蓝光

● 标配双电源

● RG-6线缆可以传输最远达150米

● 通过CDC MC Optical光纤桥可以传输最远达2km

iPad APP

Cadac 调音台遥控管理器iPad APP(应用程序)—Cadac Remote，完美地对CDC6、CDC7 和CDC8的关键功能可以提供iPad无线遥控。一旦无线路由器连接到调音台，同时iPad连到网络时， APP就会自动检测和选择激活的适当的调音台。有了Cadac Remote，你就可以实时地监控所有的输入输出表，并自由地远程调整PA系统的EQ，同时控制调台所有关键功能。该应用还可以同时在多个iPad上使用，每个用于锁定单个混合的监听信号，这样表演艺术家就可以通过直观的图形界面来创建他们自已需要的监听，而不需要更改调音台的设定。

Cadac Remote 可以在苹果APP商店免费下载。

● 安装简单—自动检测调音台类型

● 实时控制调音台

● 直观的图形界面

● 多个iPad可以在一个网络操作

Waves 接口卡

CDC6/7/8都有一个集成Waves 接口卡通过cat5e 线提供连接到Waves MultiRack Soundgrid 。音频从CDC6/7/8后面板上的集成接口卡到Soundgrid服务器，经过处理再回到调台。这就让Waves录音级插件的64通道可以同时与CDC6/7/8本身的效果一起运行，且Waves 图形用户界面会显示在调音台的屏幕上用于控制。还可以直接连接到Soundgrid服务器，接口可以直接地连接标准的手提电脑，一旦Waves Soundgrid Studio 应用安装好后，将会连接到几乎任何DAW（数字音频工作站）软件。这就可以让你使用最喜欢的第三方软件、多轨录音、播放和“虚拟试音”。Waves 处理可以用相同的方式路由到已有的Cadac输入输出舞台盒，也可以作为效果处理的发送和返回，或可以路由并用作插入，灵活性非常大。每台CDC6/7/8都特有Waves SoundGrid界面，当连接到合适的笔记本电脑或者台式机时，并安装Waves 的“Tracks”软件，就可以录多达64轨的24-bit, 96 kHz音频。你电脑上装了Waves的Studio应用后，任何数字音频工作站都可以用于多轨录音。CDC8的128路输入通道和CDC6的64路输入通道的每一路都有两个输入。这些可以轻易配置成话筒/回放，并在触屏上进行全域内两者之间切换。

● 标准集成Waves卡用于MultiRack SoundGrid服务器

● 64路Waves处理

● 通过调台触屏控制

● 通过Waves SoundGrid Studio应用可直接多轨录音到笔记本电脑

产品参数

CDC SIX
硬件概括	直观清晰的图形用户界面
	独特DSP 混音平台
	32/40 比特浮点SHARC 处理器
	23.5 寸嵌入式16:9 高清液晶触摸屏
	6.5 寸液晶触摸屏用于系统控制
	24 个可定义颜色的OLED 显示
	20 段立体声通道电平表
	20 个高灵敏度的100mm 马达推子
	4 路AES3 输入和4 路AES3 输出
	8 路可编程的线路输入和输出
	外置PSU 电源
特征概括	经典的Cadac 麦克风前级放大
	舞台模拟输入，通过CDC 6，再到舞台模拟输出，低于0.4ms 延时
	80 路输入通道
	48 路可分配的总线――可作为编组、立体声编组、辅助、立体声辅助、或矩阵加LCR, 监听和对讲
	独特的Cadac 监听模式
	用户推子层
	4 段全参数EQ
	宽广的动态范围
	16 个VCA 编组，包括VCA 展开功能
	OLED 显示16 个可分配的按钮
	16 台立体声内置效果器
	所有输出均有31 段图形均衡和4 段全参数EQ
	所有输出均有压限器
	输入和输出延时
	自动场景功能
	调音台标签语言可由用户定义
主要参数
推子	20 x 100mm马达推子
屏幕	1 x 23.5" 16:9 HD + 1 x 6.5" 触摸屏
PSU	1 x 外置电源，19" 2U 机架安装 PSU(可选配冗余备份电源)
输入	最大192 (含本地I/O)
通道	64路全处理
母线	48 可定义母线，可配对成group/aux/st aux，再加 LCR, monitor
矩阵	最大67 x 48 （全处理）
输出	Up to 192 (inc local I/O)
GEQ	32段 +/-16 dB （所有55路输出）
内部效果器	16台高解析度96 kHz 立体声效果器
本地IO	8 x XLR 输入(含48 V, PAD和1dB步进增益), 8x XLR 平衡输出, 4 x XLR AES/EBU输入
Comms	2 x Cadac MegaCOMMS
音频指标
采样率	96 kHz
系统延迟	最大0.4毫秒延迟（整个系统链）
内部处理	40-bit浮点
ADC/DAC	24-bit
频率响应	20 Hz - 44 kHz + 0.5 / -1.5 dB
THD+N	优于 0.005% @单位增益, 10 dB输入（1 kHz）
通道分离度	优于90 dB
残余输出噪声	< -90 dBu (20 Hz - 20 kHz)
MIC EIN	< -127 dB （音源阻抗200 Ohm）
最大输出	21 dBu
尺寸	931.4mm 宽 x 766mm 深 x 259.12mm 高
重量	40kg
