研发背景

CDC 7-S 保留了CDC 6 的相同操作模式，但是提供了双23.5 英寸16 比9 高分辨率LCD 触屏的额外灵活性。

这两块极其明亮和高对比度的屏幕上，可以显示极其直观的“高度灵活性”可滑动的图形用户界面。两块屏右侧和底部的旋钮也可操控调台，让手势触控和滑动导航的直观操作更锦上添花。双屏的主要优势就是提高了显示的能力，控制并同时可以多任务处理。比如说VCA 扫描可以显示在一个屏幕上，同时另一块上显示输入到VCA。推子和旋钮很自然地跟随显示在单个屏幕上的图形用户界面，以此进一步增加操作流程的速度和灵活性。所有在CDC 7-S 上面的36 个推子都有立体声电平表，在上方还有一个全彩色用户可定义的OLED 显示，可以用于识别通道防止误操作。

CDC7-S不仅仅比它的近亲CDC6/CDC5在物理尺寸上更大，而且通道数也更多，CDC7-S有着128个输入通道，64路输出以及56路可配置总线。而操作系统和特点他们是相同的，所以他们可以通过共享演出文件来传递功能设置。Cadac数字调音台的一个核心设计概念是基于自有的极低延时的MegaCOMMS传输协议：一个被开发用于满足现场音频不断增加的性能要求的数字音频网络。MegaCOMMS 可以让CDC 7-S 从舞台上输入到输出的系统总延时（包括所有调台处理及模- 数/ 数-模转换），只有37 采样（@96 kHz），或者只有400 微秒以下。

得益于Cadac 创新的用户界面和延时管理，对于那些只想要出类拔萃的东西的人，CDC 7-S 真是不二之选。

产品特点

音频质量

Cadac 的数字调音台具有其模拟起源的标志，可以追溯到现在传奇的 J-Type 之外，还可以追溯到录音室黄金时代的经典调音台。通过独特的模拟仿真算法和最新的 24 位/96 kHz Delta Sigma AD/DA 转换器的组合，音频性能仍然保留了其传统的宽动态范围和低本底噪声。

所有数字调音台都需要时间来处理音频。当将信号与不同的路径和处理组合在一起时，大多数数字调音台在对多个信号求和时会部分异相。Cadac 数字调音台具有广泛的自动延迟管理系统，可管理所有内部路由和相关的处理延迟，这意味着所有音频样本在求和之前都是同步的，从而在所有输出上实现绝对的相位一致性。

所有 Cadac 数字调音台都使用 Cadac 自己的 MegaCOMMS 音频数字协议。这导致从舞台上的模拟输入到舞台上的模拟输出的延迟不到 0.4 毫秒，非常适合入耳式监听。所有输入和所有输出都与采样精度进行时间对齐 - 无论它们位于网络中的位置如何。

功能摘要

超过 50 年的 Cadac 音频知识和经验

● 经典 Cadac 麦克风前置放大器

● 全面的自动延迟管理系统，从舞台上的模拟输入到控制台上的处理，再到舞台上的模拟输出，延迟低于 0.4 毫秒

● 24 位/96 kHz Delta Sigma AD/DA 转换器

MegaCOMMS数字音频协议

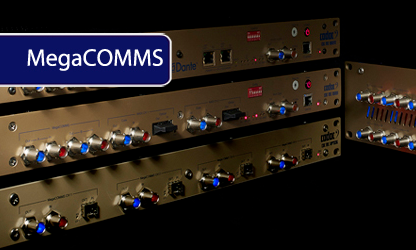

Cadac的MigaCOMs数字网络允许音频基础设施的设计，以满足最具挑战性的应用的要求。通过选择本地I/O卡、StimeBox和音频网络桥加上专用路由器来处理音频的动态管理，网络可以是复杂的或简单的。

所有CADAC数字音频使用CADAC专有的MigaCOMMS数字互连协议传输，它提供了小于0.4毫秒的延迟，从模拟输入到台上，通过控制台，到模拟输出级，加上健壮的纠错和高级系统时钟。
该协议提供多达128个双向信道的96 kHz / 24位音频连同所有控制数据和时钟同步。这都是在同轴电缆上进行的，运行距离控制台或MC路由器高达150米（492英尺）。将音频、控制和时钟合并到一个网络中的好处简化了连通性，缩短了设置时间，减少了布线基础设施的投资。

CDC MC路由器为MigaCOMMS网络提供动态路由能力。2U单元有12对MigaCOMMS端口，可以处理3072个信道的音频网络。
CDC MC路由器结合其控制软件，NetCOMMS，允许快速和直观地创建强大的MigaCOMMS网络。通过使用简单的图形用户界面的PC，可以在通过以太网连接或作为无线网络的一部分上传到CDC MC路由器之前，创建、编辑和保存路由器映射。
CDC MC路由器还处理控制台之间的增益补偿，从主控制台自动补偿增益调整，最多±20分贝，而不影响同一网络中任何其他控制台的增益或音频质量

IO扩展

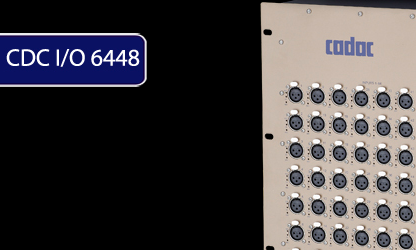

CDC I/O 6448 是一个11U固定结构的舞台盒，有64 路受到高度赞扬的Cadac 话放和48 路模拟XLR 输出。舞台盒采用Cadac 的MegaCOMMS 网络协议，使输入输出单元可以离调音台150 米远。CDC I/O 6448 后面板有两对备用MegaCOMMS 发送接收接口。

话筒前级的所有功能和输出分配一起可以在调音台上遥控。为使用户界面更完整，配备了指示灯包括信号/ 过载/ 幻像电源状态指示，外加输出的静音指示。大型的网络可以使用MegaCOMMS路由建立，目前最多可以用8台MegaCOMMS单元连接4台调音台。

为保险起见，还可以加一个外置电源防止PSU 断电。

· 11U的结构

· 64 路Cadac 话筒/线路输入

· 48 路线路输出

· 两对MegaCOMMS 接口

· 可选择备用的外置电源

CDC I/O 3216 是一个4U固定结构的单元，有32路话筒/线路模拟输入和16路XLR模拟输出。采用专用的低延时MegaCOMMS音频网络协议连接舞台盒到调音台。只用一对同轴线连接，CDC I/O3216 可以放在离调音台150 米远。

话筒前级可以在调音台上遥控，而且输出也可以从调台分配。为使用户界面更完整，配备了指示灯包括信号/ 过载/ 幻像电源状态指示，外加输出的静音指示。

· 4U固定固定结构

· 在舞台上提供额外的32 路Cadac 话筒/线路输入

· 提供16路舞台线路输出

· 一对MegaCOMMS 接口

CDC I/O 4016是一个4U单元，配置有32个模拟输入和8个模拟输出加上8个AES3输入和8个AES3输出。
该单元还具有LCD显示器，它与3个周围的按钮和编码器相结合，允许调整输入电平、MIC增益和幻像功率设置。集成耳机AMP还可以让你收听输入，并用编码器调整增益水平。
该单元还具有前面板上的双MigaCOMMS端口，用于与控制台的冗余连接。也有冗余双工光学LC端口允许运行长达2km和更容易集成在安装的网络是基于光学。
CDC I/O 4016作为标准，具有冗余自动切换内部PSU，并且单元通过两个低噪声内部恒流风扇保持冷却。

CDC MC AES3是一个2U舞台盒，支持通过D-Sub和XLR接口的总共18路AES3输入/输出。

所有的输入和输出基于一个接口对一个接口都有采样率转换器，44.1 kHz, 48 kHz和96 kHz (192 kHz 只在输入上)，都可转换为96 kHz。

还可以与外部时钟同步(3V3和5V0)，AES11或者经过其内部时钟。

该单元也是双电源备份作为标配

· 2U的AES3舞台盒

· 36路音频输入/输出，内部运行在96 kHz

· 4 x 25路D-Subs：每个D-Sub有4路AES输入/输出（8路音频输入/输出）

· 所有的输入都有采样率转换器，与变压器隔离

· MegaCOMMS 网络同轴接口为接收或传输亮红光或蓝光

· RG6同轴接线距离可以达到150 米

· 标配双电源

整合

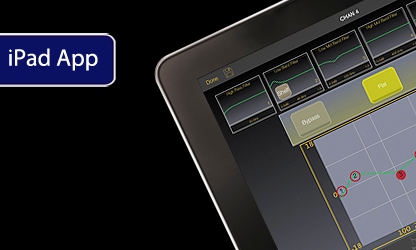

Cadac 调音台遥控管理器iPad APP(应用程序)—Cadac Remote，可以提供iPad无线遥控。一旦无线路由器连接到调音台，同时iPad连到网络时， APP

就会自动检测和选择激活的适当的调音台。

有了Cadac Remote，你就可以实时地监控所有的输入输出表，并自由地远程调整PA系统的EQ，同时控制调台所有关键功能。

该应用还可以同时在多个iPad上使用，每个用于锁定单个混合的监听信号，这样表演艺术家就可以通过直观的图形界面来创建他们自已需要的监听，而不需要更改调音台的设定。

Cadac Remote 可以在苹果APP商店免费下载

· 安装简单—自动检测调音台类型

· 实时控制调音台

· 直观的图形界面

· 多个iPad可以在一个网络操作

CDC MC MADI是到MegaCOMMS 的音频网络桥的一种多通道数字音频接口，使得MADI音频流与MegaCOMMS无缝地结合。1U单元可以在96kHz或48kHz工作，并且能够处理64 路输入和输出，且配有128路SRC通道, 还有自己的字时钟。

MC MADI标配双电源，可以理想地完成关键任务。MADI 音频连接通过同轴线和光缆处理。

为方便配置MegaCOMMS 网络连接，同轴接口在接收或传输信号时会亮红光或蓝光，尤其方便在弱光时的网络连接。

· 1U MC MADI音频网络桥

· 96kHz或48kHz操作

· 高达64路输入和输出

· 同轴线和光纤音频连接

· 独立的字时钟同步

· MegaCOMMS 网络同轴接口在接收或传输信号时会亮红光或蓝光

· 双电源

CDC MC Dante 是一个1U 的可连接到MegaCOMMS音频网络的Dante转换设备，使Dante单元整合入MegaCOMMS音频网络中。这个单元可以在96kHz或48kHz工作，并且可以处理64路输入和输出。

在关键的应用中，MC Dante还有128 路SRC 通道和它自己单独的字时钟和音频连接，这通过同轴线和双电源完成，以达到安全放心的目的。CDC MC MADI 单元的同轴接口在接收或发送信号时亮红或蓝色——这样使弱光环境下可以达到快速精准的MegaCOMMS 网络配置。

· 1U MC Dante音频网络桥

· 96kHz或48kHz操作

· 高达64路输入和输出

· 同轴线和RJ45音频连接

· 独立的字时钟同步

· MegaCOMMS 网络同轴接口在接收或传输信号时会亮红光或蓝光

· 双电源

Waves接口卡

CDC6/7/8都有一个集成Waves 接口卡通过cat5e 线提供连接到Waves MultiRack Soundgrid 。音频从CDC6/7/8后面板上的集成接口卡到Soundgrid服务器，经过处理再回到调台。这就让Waves录音级插件的64通道可以同时与CDC6/7/8本身的效果一起运行，且Waves 图形用户界面会显示在调音台的屏幕上用于控制。

还可以直接连接到Soundgrid服务器，接口可以直接地连接标准的手提电脑，一旦Waves Soundgrid Studio 应用安装好后，将会连接到几乎任何DAW（数字音频工作站）软件。这就可以让你使用最喜欢的第三方软件、多轨录音、播放和“虚拟试音”。

Waves 处理可以用相同的方式路由到已有的Cadac输入输出舞台盒，也可以作为效果处理的发送和返回，或可以路由并用作插入，灵活性非常大。每台CDC6/7/8都特有Waves SoundGrid界面，当连接到合适的笔记本电脑或者台式机时，并安装Waves 的“Tracks”软件，就可以录多达64轨的24-bit, 96 kHz音频。你电脑上装了Waves的Studio应用后，任何数字音频工作站都可以用于多轨录音。

CDC7-S的128路输入通道和CDC6的64路输入通道的每一路都有两个输入。这些可以轻易配置成话筒/回放，并在触屏上进行全域内两者之间切换。

· 标准集成Waves卡用于MultiRack SoundGrid服务器

· 64路Waves处理

· 通过调台触屏控制

· 通过Waves SoundGrid Studio应用可直接多轨录音到笔记本电脑

产品参数

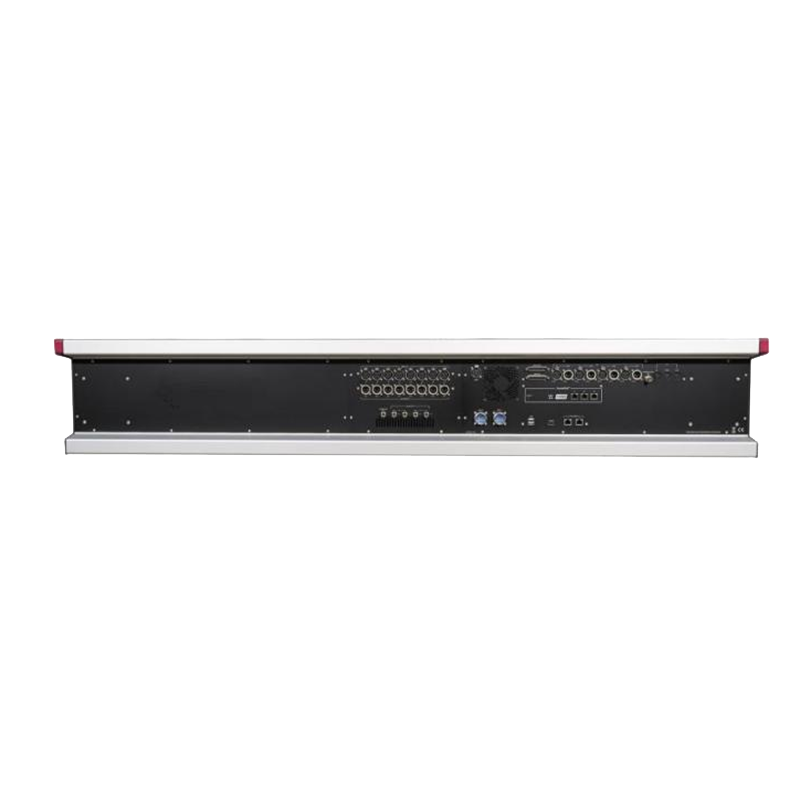

CDC SEVEN-S
硬件概括	直观、清晰的图形用户界面
	独特的DSP混音平台
	32/40比特浮点SHARC处理器
	双23.5寸嵌入式16:9高分辨率LCD触摸宽屏
	6.5寸LCD触摸屏用于系统控制
	40个用户可定义的彩色OLED显示
	20段立体声通道电平表
	36高灵敏度100毫米马达推子
	8个AES3输入和8个AES3输出
	8个完全可编程的线路输入和输出
	外置电源
特点摘要	经典的Cadac前级话放
	在舞台上模拟输入到模拟输出的延时低于0.4ms
	自动延迟管理系统
	128路输入通道
	64总线，56可分配为编组、立体声、辅助、立体声辅助或者矩阵
	独特的Cadac监听模式
	用户自定义推子层
	4段全参数EQ
	宽广的动态范围
	16个VCA编组，包含“展开VCA”导航
	16个带OLED显示的自定义按键
	16台立体声内置效果器
	所有的输出均有31段图形均衡和4段全参数EQ
	所有输出均有压限器
	输入和输出延时器
	自动场景系统（包含场景扩散和场景预览功能）
	推后插入Waves Dugan自动混音台
