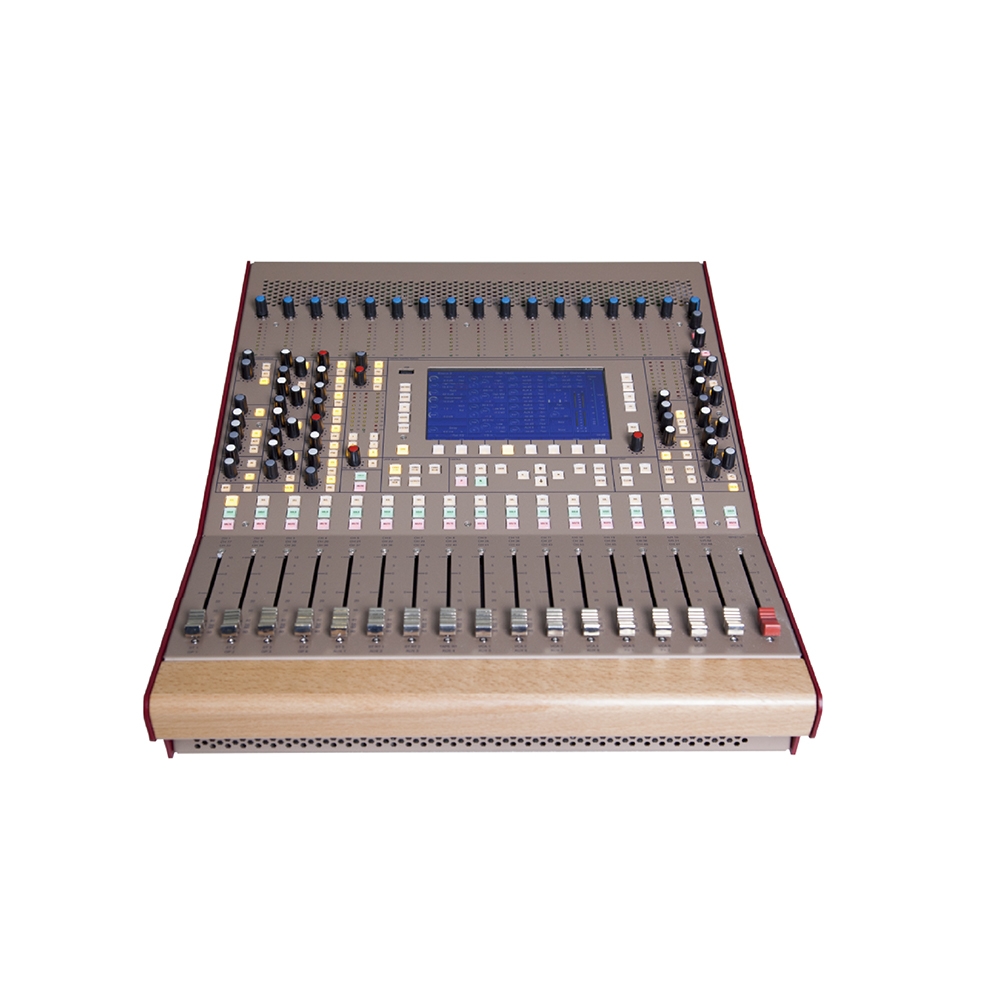

CDC4M

产品特点

前置话放

就如所有 Cadac 数字调音台一样,如何在设计音频路径还有转换步骤里添加模拟元素是极其慎重和细微的。CDC4M前置话放具备宽泛的动态范围极低的底噪,并用了优质元器件以提供出色的共模抑制比和经典的 Cadac 声音,干净、透明和悦耳。

● 45 年的 Cadac 工程学传承

● 宽广的动态范围

● 极低的底噪

● 24bit/96kHz Delta Sigma 模数/数模转换器

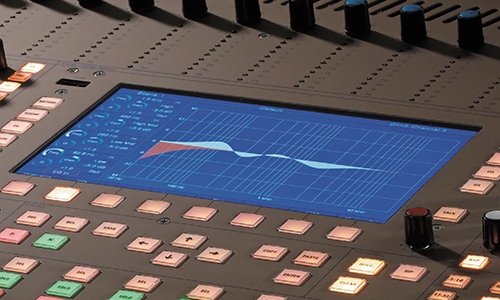

7英寸高分辨率彩色显示屏

中央的 7 寸高清 TFT 显示屏可以展现所有通道参数还有场景控制、效果处理器、MIDI 状态，并可编辑路由控制。

按下旋转编码器可以微调。总线路由、辅助推前/ 推后排序和详细的动态都在屏幕上显示。这就省出了前面板空间，以快速进入到实时的功能。

● 7 寸高清屏幕

● 旋转编码器可以快速进入和调整

中央分配模块

中央控制模块(CAM)控制均衡、编组分配、VCA控制、效果、辅助发送和动态。这些功能每个都有不带“对折"或者滚动菜单的单独控制。这可以让它像模拟调音台一样快速地操作。对于输出均衡和动态,主控部分有专用的控制,这样一来你的混音就可以随时立即开始。

● 快速进入调音台功能

● 功能的不带“对折”

● 没有滚动菜单

● 专用的主控部分

延时管理

Cadac 数字调台的声音如此干净和透明的主要原因之一就是,重视延时管理,这点也恰恰被其他数字台所忽略。

和旗舰 Cadac CDC 8一样,CDC4M延时是确定性的,和自动管理的。

优质的音频再现最关键是延时要同步,也就令所有的音频任何时候都是相位连续的。

● 自动延时管理

● 完美的相位管理

● 采样精确相加

MegaCOMMS接口卡

MegaCOMMS卡是CDC4M的音频界面,可让调台利用Cadac的MegaCOMMS音频协议。此卡可让CDC4M去连接Cadac一系列的舞台盒,可让舞台上输入数上升到64路,输出到26路。扩展卡可轻易插入调台尾部,经由2根同轴线连接到舞台盒,长度可达150米。由此摒弃了每次需要沉重、庞大和昂贵的模拟多芯缆。

● 连接CDC4M 到Cadac 的MegaCOMMS 舞台盒

● 可以让舞台盒距调台150 米远

● 可以连接到MegaCOMMS 路由器和网桥

● 简单的即插即用

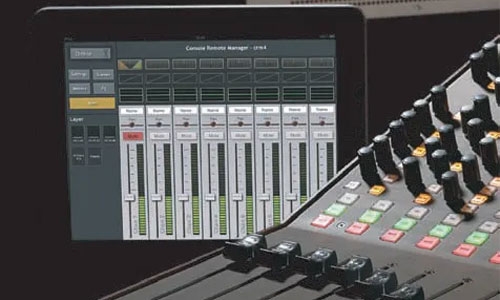

TabMix

Cadac调音台遥控管理器iPad APP(应用程序)-Tabmix,对CDC4M的关键功能可以提供无线遥控。一旦无线路由器连接到调音台,连接程序就变得毫无困难,因为APP会自动检测和选择激活的调音台类型。Tabmix直观的图形用户界面与调台的实时指令。使得声音检测部分成为创作工序中的一部分。Tabmix可以在苹果APP商店免费下载。

● 实时控制调音台

● 直观的图形界面

● 安装简单一自动检测调音台类型

第三方整合

通过使用MegaCOMMS接口卡,CDC4M同样可以利用Cadac的音频网络桥接的其中一个,CDC MC MADI或者CDC MCDante。这让CDC4M可以被整合到第三方音频网络如MADI和DANTE中去。调台当然还可以无缝接入更大的MegaCOMMS网络,通过CDCMC路由器达到3072路通道。

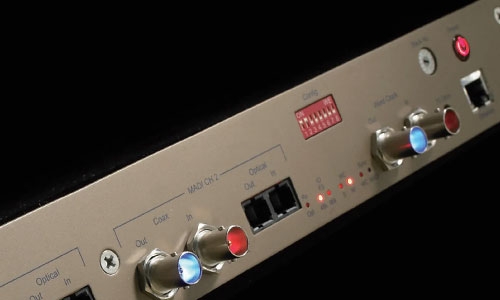

MC MADI转换器可以让你的输入通道流动到你的数字音频工作站(配以适当的电脑界面)。可在标准 48kHzMADI采样频率制作录音,或者在有更高要求的96kHz下完成。多轨录音可通过CDC4M回放,以便在现场艺术家不在场时重混或者进行“虚拟试音”。

● 通过CDC MC MADI网桥接整合MADI

● 通过CDC MC Dante网桥接整合Dante

● 通过CDC MC路由器扩展MegaCOMMS网络

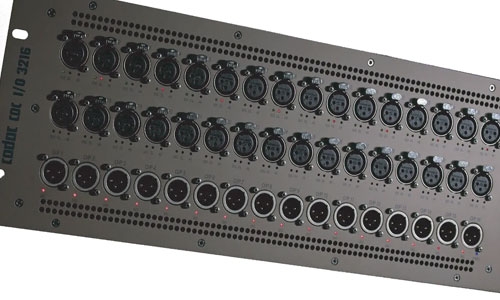

CDC I/0 3216-C

CDC I/0 3216-C是CDC4M的理想舞台盒。它是一个4U固定配置的单元,有32 路话筒/线路模拟输入和16路XLR 模拟输出,在舞台上可让输入数量加到64,输出则从26可用中选出16个。通过MegaCOMMS接口卡,利用Cadac专用的低延时MegaCOMMS音频网络协议连接舞台盒到CDC4M。CDC IO3216-C可以放在离调音台150米远处,只用一对同轴线连接即可。

当CDC I/0 3216-C和CDC4M结合使用时,调台的6x4矩阵,和图形均衡、参数均衡还有动态都可在舞台盒输出上找到。

麦克风前级可以在调音台上遥控,输出也可以从调台分配。为使用户界面更完整,配备了指示灯包括信号过载/幻像电源状态指示,外加输出的静音指示。

● 4U固定结构

● 在舞台上提供额外的32路Cadac话简/线路输入

● 提供16路舞台线路输出

● 当和CDC4M使用时,在输出上有6x4矩阵一对MegaCOMMS接口

产品参数

CDC4M
硬件概述	直 7 英寸高分辨率彩色显示屏
	所有通道功能都有专用的编码器来快捷简便的进入
	16 个高品质100 毫米马达推子
	包含19 寸机架安装组件
	高效内部开关式电源
功能概述	多至56 路Cadac 高品质声音
	内置24 路输入通道（16 单声道话筒+8 立体声线路）
	16 个一流的Cadac 话放
	可使用CDC I/O 3216 舞台接口箱扩展32 路输入
	8 辅助总线,2 个 FX 总线和4个编组
	8 个VCA 编组
	当和CDC I/O 3216 搭配使用可有6 x 4 矩阵，带有GEQ、参数均衡和动态处理
	除了总控左右声道外，在所有的辅助总线上都有GEQ
	6 个立体声效果器，带有超高品质的96kHz 处理
	效果器专用的2 个立体声返回
	96kHz 24-bit Delta Sigma 模数/ 数模转换器
	第四代32/40-bit 浮点SHARC 处理器
	自动延迟时间管理
	完整的LED 电平表
	内置振荡/ 噪声发生器
	专用对讲按键用于对讲
	高品质耳机放大器
	独奏、PFL/AFL 和独奏入位，具备多项配置选择
	通道和输出静音开关
尺寸（长x宽x高）	480x578.1x179.6mm
重量	14.8kg / 32.63 lb
