SP系列

应用

各种安装工程(音乐厅、剧院、会议室、演播室、体育场馆、酒吧......)

流动演出(露天演唱会、大型活动、会展、舞台返听......)

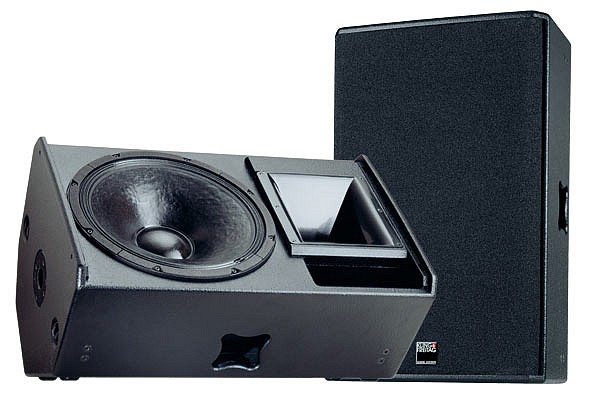

SP系列是一个高品质的有源扬声器系统。它以无源K&F CA、Line和SW系列为基础,融合了新的驱动和功放的创新技术。这些电子部件能够是系统有效的工作,还包括了1个或者2个高效的1KW D类功放。完整的电子系统仅重2.5kg(或者4.5kg)。


除了驱动和功放技术所带来的功能之外,SP系列中的全频系统通过有源技术的应用大大提升了K&F无源技术(移相滤波器、保护电路)。所以SP系列的全频系统和超低频系统在声学上可以与相对应的CA、Line和SW系列扬声器完全兼容。


插入插头就能使用——这就是有源扬声器便于使用的优点:SP系列的全频系统能重放出完整的频率。如果需要,SP超低频扬声器还可以支持超低频重放。可选的有源高通滤波决定了SP系列超低频系统的分频频率。SP系列中的所有扬声器都进行了相位校准,可以组合使用。


无源和有源系统可以通过K&F CD 44数字系统控制器进行混合设置。有源型号的滤波器可以通过带盖开关进行激活/释放,以此来保证SP系统的工作安全。此外,还可以使用储存在控制器里面的预设。

(阵列设置=全频低切,全频使用=低音增强)

应用场合

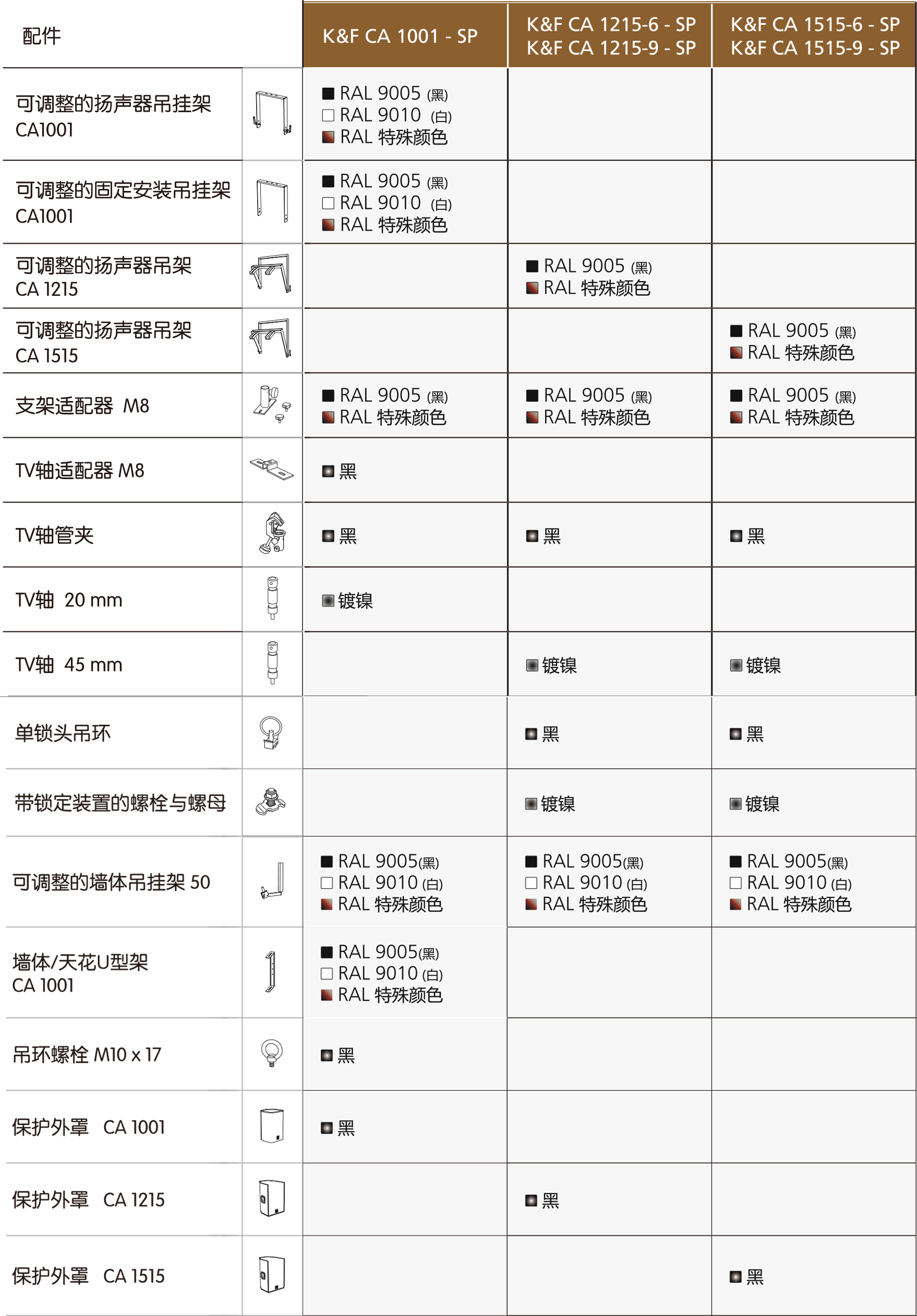

K&F配件介绍

﹡覆盖角度
85° x 55°,可旋转号筒
﹡频率响应-10 dB
53 Hz - 20 kHz (滤波器关闭)
﹡频率响应±3 dB
82 Hz - 19 kHz (滤波器关闭)

73 Hz - 19 kHz (滤波器开启)
﹡最大声压级
124 dB (SPL peak / 1 m)
﹡尺寸(宽 x 高 x 深)
313 x 520 x 306 mm
﹡重量
20.8 kg
﹡颜色
色卡9005(黑色)
﹡特点
5个M10和2个M8螺丝孔

54°监听角度

1个人体工程学把手

Neutrik® PowerCon® 输入/输出, XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡(EQ),峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载
﹡可选
'AS'轴对称版本

可选色卡上的任意颜色


﹡覆盖角度
65°x 50°,可旋转号筒
﹡频率响应-10 dB
62 Hz - 22 kHz (滤波器关闭)
﹡频率响应±3 dB
84 Hz - 19 kHz (滤波器关闭和滤波器开启)
﹡最大声压级
130 dB (峰值声压级 / 1 m)
﹡尺寸(宽 x 高 x 深)
380 x 605 x 375 mm
﹡重量
33.5 kg
﹡颜色
色卡9005(黑色
特点
“allsafe JUNGFALK”(德国著名安装件品牌)5个内置吊挂点

内置音箱支架孔

2个蝴蝶型把手

Neutrik® PowerCon® 输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载
﹡可选
可选色卡上的任意颜色


﹡覆盖角度
90°x 50°, 可旋转号筒
﹡频率响应-10 dB
58 Hz - 22 kHz (滤波器关闭)
﹡频率响应±3 dB
80 Hz - 19 kHz (滤波器关闭和滤波器开启)
﹡最大声压级
129 dB (峰值声压级 / 1 m)
﹡尺寸(宽 x 高 x 深)
380 x 605 x 375 mm
﹡重量
33.5 kg
﹡颜色
色卡9005 (黑色)
﹡特点
“allsafe JUNGFALK”(德国著名安装件品牌)5个内置吊挂点

内置音箱支架孔

2个蝴蝶型把手

Neutrik® PowerCon®输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载

﹡覆盖角度
65°x 50°,可旋转号筒
﹡频率响应-10 dB
47 Hz - 22 kHz (滤波器关闭)
﹡频率响应±3 dB
77 Hz - 19 kHz (滤波器关闭和滤波器开启)
﹡最大声压级
130 dB (峰值声压级/ 1 m)
﹡尺寸(宽 x 高 x 深)
434 x 680x 411 mm
﹡重量
38.9 kg
﹡颜色
色卡9005 (黑色)
﹡特点
“allsafe JUNGFALK”(德国著名安装件品牌)5个内置吊挂点

48°监听角度

内置音箱支架孔

2个蝴蝶型把手

4个塑料垫脚

Neutrik® PowerCon® 输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
 1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载
﹡可选
'AS',轴对称版本

可选色卡上的任意颜色

﹡覆盖角度
90°x 50°,可旋转号筒
﹡频率响应-10 dB
48 Hz - 22 kHz (滤波器关闭)
﹡频率响应±3 dB
75 Hz - 19 kHz (滤波器关闭和滤波器开启)
﹡最大声压级
129 dB (峰值声压级 / 1 m)
﹡尺寸(宽 x 高 x 深)
434 x 680x 411 mm
﹡重量
38.9 kg
﹡颜色
色卡9005 (黑色)
﹡特点
“allsafe JUNGFALK”(德国著名安装件品牌)5个内置吊挂点

48°监听角度

内置音箱支架孔

2个蝴蝶型把手

4个塑料垫脚

Neutrik® PowerCon®输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载
﹡可选
'AS',轴对称版本

可选色卡上的任意颜色



﹡覆盖角度
65° x 50°,可旋转号筒
﹡频率响应-10 dB
65 Hz - 20 kHz (滤波器关闭)

51 Hz - 20 kHz (滤波器开启)
﹡频率响应±3 dB
130 Hz - 18 kHz (滤波器关闭)

66 Hz - 18 kHz (滤波器开启)
﹡最大声压级
135 dB (峰值声压级 / 1 m)
﹡尺寸(宽 x 高 x 深)
429 x 1025x 510 mm
﹡重量
60.5 kg
﹡颜色
色卡9005 (黑色)
﹡特点
“allsafe JUNGFALK”(德国著名安装件品牌)4个内置吊挂点

“allsafe JUNGFALK”(德国著名安装件品牌)1个背后吊挂架

2个蝴蝶型把手

4个塑料垫脚

4个堆叠槽

Neutrik® PowerCon® 输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
2000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载

﹡覆盖角度
90° x 50°,可旋转号筒
﹡频率响应-10 dB
65 Hz - 20 kHz (滤波器关闭)

51 Hz - 20 kHz (滤波器开启)
﹡频率响应±3 dB
130 Hz - 18 kHz (滤波器关闭)

66 Hz - 18 kHz (滤波器开启)
﹡最大声压级
135 dB (峰值声压级 / 1 m)
﹡尺寸(宽 x 高 x 深)
429 x 1025x 510 mm
﹡重量
60.5 kg
﹡颜色
色卡9005 (黑色)
﹡特点
“allsafe JUNGFALK”(德国著名安装件品牌)4个内置吊挂点

“allsafe JUNGFALK”(德国著名安装件品牌)1个背后吊挂架

2个蝴蝶型把手

4个塑料垫脚

4个堆叠槽

Neutrik® PowerCon® 输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
2000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载

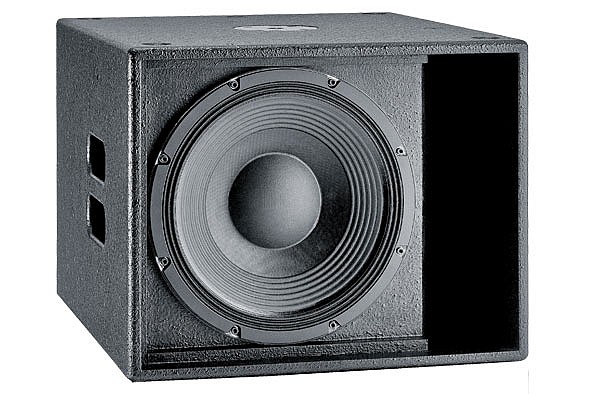

﹡覆盖角度
全向形
﹡-10 dB下限频率
35 Hz (滤波器关闭)
﹡频率响应±3 dB
41 Hz - 350 Hz(滤波器关闭)
﹡最大声压级
40 Hz - 120 Hz (滤波器开启)

122 dB (峰值 / 1 m /自由声场)
﹡尺寸(宽 x 高 x 深)
470 x 376 x 520 mm
﹡重量
29.5kg
﹡颜色
色卡9005(黑色)
﹡特点
支撑杆使用了K&M公司生产连接盘片(螺口为M20)

1个人体工程学把手

4个塑料垫脚

4个堆叠槽

Neutrik® PowerCon®输入/输出, XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载


﹡覆盖角度
全向形
﹡-10 dB下限频率
35 Hz (滤波器关闭)
﹡频率响应±3 dB
41 Hz - 350 Hz(滤波器关闭)

40 Hz - 120 Hz (滤波器开启)
﹡最大声压级
122 dB (峰值 / 1 m /自由声场)
﹡尺寸(宽 x 高 x 深)
470 x 370 x 520 mm
﹡重量
29.5kg
﹡颜色
色卡9005(黑色)
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载

﹡覆盖角度
全向形
﹡-10 dB下限频率
37 Hz (滤波器关闭)
﹡频率响应±3 dB
43 Hz - 150 Hz (滤波器关闭)

42 Hz - 115 Hz (滤波器开启)
﹡最大声压级
125 dB (峰值 / 1 m /自由声场)
﹡尺寸(宽 x 高 x 深)
470 x 515 x 640 mm
﹡重量
37.3kg
﹡颜色
色卡9005(黑色)
﹡特点
支撑杆使用了K&M公司生产连接盘片(螺口为M20)

2个蝴蝶型把手

4个塑料垫脚

4个堆叠槽

外罩侧面锁

Neutrik® PowerCon®输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载


﹡覆盖角度
全向形
﹡-10 dB下限频率
37 Hz (滤波器关闭)
﹡频率响应±3 dB
43 Hz - 150 Hz (滤波器关闭)

42 Hz - 115 Hz (滤波器开启)
﹡最大声压级
125 dB (峰值 / 1 m /自由声场)
﹡尺寸(宽 x 高 x 深)
470 x 504 x 640 mm
﹡重量
37.6kg
﹡颜色
色卡9005(黑色)
﹡特点
12个M12嵌入式螺丝孔

Neutrik® PowerCon® 输入/ 输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载


﹡覆盖角度
全向形
﹡-10 dB下限频率
30 Hz(滤波器开启)
﹡频率响应 ±3 dB
38 Hz - 300 Hz(滤波器关闭)

37 Hz - 115 Hz (滤波器开启)
﹡最大声压级
127 dB (峰值 / 1 m /自由声场)
﹡尺寸(宽 x 高 x 深)
600 x 682 x 770 mm (包括脚轮)
﹡重量
52.3kg
﹡颜色
色卡9005(黑色)
﹡特点
支撑杆使用了K&M公司生产连接盘片(螺口为M20)

“allsafe JUNGFALK”(德国著名安装件品牌)4个吊挂点

2个蝴蝶型把手

4个塑料垫脚

4个堆叠槽

背面有4个100mm脚轮

外罩可锁定

Neutrik® PowerCon®输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载


﹡覆盖角度
全向形
﹡-10 dB下限频率
30 Hz(滤波器关闭)
﹡频率响应 ±3 dB
38 Hz - 300 Hz(滤波器关闭)

37 Hz - 115 Hz (滤波器开启)
﹡最大声压级
127 dB (峰值 / 1 m /自由声场)
﹡尺寸(宽 x 高 x 深)
600 x 672 x 640 mm
﹡重量
48.7kg
﹡颜色
色卡9005(黑色)
﹡特点
12个M12嵌入式螺丝孔

Neutrik® PowerCon®输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
1000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)
﹡保护电路
短路,过热,削波,过载




﹡覆盖角度
全向形
﹡-10 dB下限频率
36 Hz
﹡频率响应±3 dB
42 Hz - 250 Hz
﹡最大声压级
131 dB (峰值/ 1 m /自由声场)
﹡尺寸(宽 x 高 x 深)
480 x 1015 x 765 mm (包括脚轮)
﹡重量
72.4kg
﹡颜色
色卡9005(黑色)
﹡特点
支撑杆使用了K&M公司生产连接盘片(螺口为M20)

4个蝴蝶型把手

8个塑料垫脚

箱体具有可堆叠单只或多只Line212扬声器的堆叠凹槽

背面4个100 mm脚轮

外罩可锁定

Neutrik® PowerCon® 输入/输出,XLR输入/输出
﹡功放类型
D类
﹡功放额定功率
2000W(EIAJ)
﹡输入阻抗
50 kΩ
﹡驱动电路
相位校正,频率均衡,峰值限幅器,RMS限幅器
﹡散热
空气对流(无风扇)

﹡保护电路

短路,过热,削波,过载
