VIDA
VIDA是全频兼容，模块化三路线阵列扬声器系统，配备48路DSP通道和48个D级功放（每个模块一个）。每个模块的扬声器系统都同轴摆放。
非常简洁的三路系统包含了一个6.5英寸的单元用来低频范围，一个3.5英寸的单元用来中频范围，还有一个1寸的覆盖高频范围。每米总共32个高频单元用在高频上。因为高频单元之间的距离刻意地被缩到很小，在没有物理减少人为迹象的情况下我们达到了清晰的声学辐射特点。这个大大改进了波束控制的品质。
其他特点诸如心形模块，基本上补全了低频还原，和传统线阵列扬声器的不足的尾部中低频衰减。此系统可由多种源来控制。输入信号可模拟、数字（AES/EBU），也可取代DANTE。在此系统中运用了特别的逻辑，可容纳冗余的布线。对于电子波束的倾斜，用户可以在两种算法中切换，其中一个是基于FIR滤波器(FIR制造器)。
此外，也可做机械倾斜，可和电子倾斜结合起来使用。
应用场合
|
设计 |
有源三路同轴结构，带波束指向转向的高性能线性声源 |
|
频响 -10 dB |
65 Hz - 22 kHz '全频模式' |
|
80 Hz - 22 kHz '低切模式' |
|
|
频响 ±3 dB |
77 Hz - 21 kHz '全频模式' |
|
115 Hz- 21 kHz '低切模式' |
|
|
水平覆盖角度 |
90度标称（垂直运用） |
|
垂直覆盖角度 |
+/- 45间自由可调节 |
|
最大声压级（1米） |
135 dB |
|
单元 |
32个1寸穹形高音单元 |
|
12个3.5寸中高频单元 |
|
|
6个6.5寸中低频单元 |
|
|
功率输出 |
2 X 400W 额定/4Ω |
|
额定输入功率 |
520W |
|
最大功率消耗 |
2.350W |
|
辅助输出 |
标称+ 6 dBu |
|
模拟输出 |
全尺寸 + 18 dBu |
|
连接 |
1 模拟输入(XLR) |
|
1 AES/EBU输入(XLR) |
|
|
1 VIDA BUS 输入(以太网) |
|
|
1 PowerCon True 1 |
|
|
1 Analog Link (XLR) |
|
|
1 AES/EBU Link (XLR) |
|
|
|
支持AES67 |
|
2 Dante 遥控 (主要/次要) |
|
|
1 辅助输出 (XLR) |
|
|
1 功放输出 (speakON) |
|
|
1 VIDA BUS 总线输出 (以太网) |
|
|
GPIOs (凤凰头) |
|
|
机械倾斜 |
单线和双线悬挂皆可，也可带上VIDA C悬挂 |
|
厢体 |
带内部隐藏安装机制的冲压铝外体，背部有导轨和凹槽用来安装VIDA C，吊挂 |
|
机制通过背部操作杆保险/释放，耐用粉末黑色涂层，接口和输出端口朝下斜角， |
|
|
抗弹钢网罩带有黑色吸音棉 |
|
|
尺寸（高、宽、深） |
1075 x 210 x 341 mm 1075 x 210 x 480 mm ( VIDA L 带有 VIDA C) |
|
重量 |
48,2 kg |
|
61,8 kg (VIDA L 带 VIDA C) |
|
|
颜色 |
黑色(RAL 9005) |
|
RAL 特殊颜色 |
|

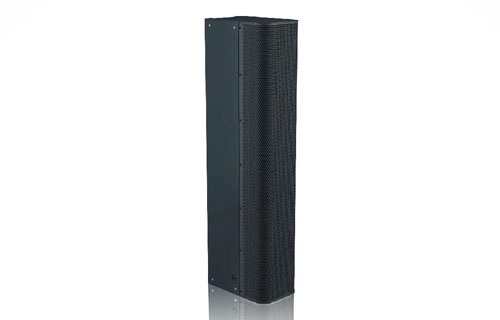

设计 |
无源一路低音反射系统。附加在K&F VIDA L 上 |
|
频响 -10 dB |
57 Hz - 350 kHz |
|
频响 ±3 dB |
65 Hz - 240 kHz |
|
水平覆盖角度 |
心形，超心形球体（低音推进、电子可选择） |
|
垂直覆盖角度 |
+/- 45间自由可调节 |
|
最大声压级（1米） |
135 dB |
|
单元 |
4个6.5寸中低频单元 |
|
功率输出 |
2 X 400W 额定/4Ω |
|
额定输入功率 |
520W |
|
最大功率消耗 |
2.350W |
|
辅助输出 |
标称+ 6 dBu |
|
模拟输入 |
满刻度 + 18 dBu |
|
连接 |
1个四芯speakON接头 |
|
机械倾斜 |
单线和双线悬挂皆可，也可带上VIDA C悬挂 |
|
厢体 |
带内部隐藏安装机制的冲压铝外体，背部有导轨和凹槽用来安装VIDA C，吊挂 |
|
机制通过背部操作杆保险/释放，耐用粉末黑色涂层，接口和输出端口朝下斜角， |
|
|
抗弹钢网罩带有黑色吸音棉 |
|
|
尺寸（高、宽、深） |
749 x 210 x 150 mm |
|
重量 |
13.6kg |
|
颜色 |
黑色(RAL 9005) |
|
RAL 特殊颜色 |
|
设计 |
有源两分频同轴音柱，带电子波束转向 |
| 控制 | 每个单元都有自己的功放和DSP通道 |
|
频响 -10 dB |
95 Hz - 22 kHz |
|
频响 ±3 dB |
125 Hz - 21 kHz |
|
水平覆盖角度 |
90度标称 |
|
垂直覆盖角度 |
覆盖角度可调节到最高90° 波束转向角度+/- 45° |
|
最大声压级（1米） |
131 dB |
|
单元 |
16 x 1 " dome tweeter |
|
8 x 4 " low-mid chassis |
|
| 输入/输出 | DANTE™ (主/备) / 远程控制（RJ45）AES67支持 |
|
|
AES/EBU Input (凤凰头, 9针) |
|
Analog Input (凤凰头, 9针) |
|
|
|
GPIO (凤凰头, 15针) |
|
|
AUX OUT (凤凰头, 9针) |
| 辅助输出 |
可控的DSP输出，比如对于低频扩展，标称 +6 dBu |
| 模拟输入 |
全尺寸 +18 dBu |
| 宽电源 |
100 V – 240 V AC, 50/60 Hz |
| 额定输入功率 | 185 W |
| 最大功率消耗 |
450 W |
| 箱体 |
铸铝外壳、黑色重型粉末涂料，磨砂钢网罩带黑色声学海绵，隐藏式连接面板 |
| 尺寸 | 1083 x 150 x 133 mm |
| 重量 | 17kg |
| 颜色 |
RAL 9005 黑 |
|
|
RAL 9010 白 |
|
|
RAL 特殊颜色 |
|
设计 |
有源两分频同轴音柱，带电子波束转向 |
| 控制 | 每个单元都有自己的功放和DSP通道 |
|
频响 -10 dB |
95 Hz - 22 kHz |
|
频响 ±3 dB |
125 Hz - 21 kHz |
|
水平覆盖角度 |
90度标称 |
|
垂直覆盖角度 |
覆盖角度可调节到最高90° 波束转向角度+/- 45° |
|
最大声压级（1米） |
131 dB |
|
单元 |
32 x 1 " dome tweeter |
|
8 x 4 " low-mid chassis |
|
| 输入/输出 | DANTE™ (主/备) / 远程控制（RJ45）AES67支持 |
|
|
AES/EBU Input (凤凰头, 9针) |
|
Analog Input (凤凰头, 9针) |
|
|
|
GPIO (凤凰头, 15针) |
|
|
AUX OUT (凤凰头, 9针) |
| 辅助输出 |
可控的DSP输出，比如对于低频扩展，标称 +6 dBu |
| 模拟输入 |
全尺寸 +18 dBu |
| 宽电源 |
100 V – 240 V AC, 50/60 Hz |
| 额定输入功率 | 240 W |
| 最大功率消耗 |
585
W |
| 箱体 |
铸铝外壳、黑色重型粉末涂料，磨砂钢网罩带黑色声学海绵，隐藏式连接面板 |
| 尺寸 | 1083 x 150 x 133 mm |
| 重量 | 17 kg |
| 颜色 |
RAL 9005 黑 |
|
|
RAL 9010 白 |
|
|
RAL 特殊颜色 |
|
设计 |
有源两分频同轴音柱，带电子波束转向 |
| 控制 | 每个单元都有自己的功放和DSP通道 |
|
频响 -10 dB |
95 Hz - 22 kHz |
|
频响 ±3 dB |
125 Hz - 21 kHz |
|
水平覆盖角度 |
90度标称 |
|
垂直覆盖角度 |
覆盖角度可调节到最高90° 波束转向角度+/- 45° |
|
最大声压级（1米） |
133 dB |
|
单元 |
32 x 1 " dome tweeter |
|
16 x 4 " low-mid chassis |
|
| 输入/输出 | DANTE™ (主/备) / 远程控制（RJ45）AES67支持 |
|
|
AES/EBU Input (凤凰头, 9针) |
|
Analog Input (凤凰头, 9针) |
|
|
|
GPIO (凤凰头, 15针) |
|
|
AUX OUT (凤凰头, 9针) |
| 辅助输出 |
可控的DSP输出，比如对于低频扩展，标称 +6 dBu |
| 模拟输入 |
全尺寸 +18 dBu |
| 宽电源 |
100 V – 240 V AC, 50/60 Hz |
| 额定输入功率 | 305 W |
| 最大功率消耗 |
700 W |
| 箱体 |
铸铝外壳、黑色重型粉末涂料，磨砂钢网罩带黑色声学海绵，隐藏式连接面板 |
| 尺寸 | 2166 x 150 x 133 mm |
| 重量 | 30 kg |
| 颜色 |
RAL 9005 黑 |
|
|
RAL 9010 白 |
|
|
RAL 特殊颜色 |
|
设计 |
有源两分频同轴音柱，带电子波束转向 |
| 控制 | 每个单元都有自己的功放和DSP通道 |
|
频响 -10 dB |
95 Hz - 22 kHz |
|
频响 ±3 dB |
125 Hz - 21 kHz |
|
水平覆盖角度 |
90度标称 |
|
垂直覆盖角度 |
覆盖角度可调节到最高90° 波束转向角度+/- 45° |
|
最大声压级（1米） |
133 dB |
|
单元 |
32 x 1 " dome tweeter |
|
16 x 4 " low-mid chassis |
|
| 输入/输出 | DANTE™ (主/备) / 远程控制（RJ45）AES67支持 |
|
|
AES/EBU Input (凤凰头, 9针) |
|
Analog Input (凤凰头, 9针) |
|
|
|
GPIO (凤凰头, 15针) |
|
|
AUX OUT (凤凰头, 9针) |
| 辅助输出 |
可控的DSP输出，比如对于低频扩展，标称 +6 dBu |
| 模拟输入 |
全尺寸 +18 dBu |
| 宽电源 |
100 V – 240 V AC, 50/60 Hz |
| 额定输入功率 | 305 W |
| 最大功率消耗 |
700 W |
| 箱体 |
铸铝外壳、黑色重型粉末涂料，磨砂钢网罩带黑色声学海绵，隐藏式连接面板 |
| 尺寸 | 2166 x 150 x 133 mm |
| 重量 | 30 kg |
| 颜色 |
RAL 9005 黑 |
|
|
RAL 9010 白 |
|
|
RAL 特殊颜色 |
