创新科技引领线阵技术革命

发布时间:2017 - 01 - 16

1月12日2017年度“智能数控阵列技术”研讨会(上海、宁波站)在宁波音王集团隆重举行,本次活动由上海市声学学会电声专业委员会主办,宁波音王集团及上海中美亚科技有限公司联合承办。研讨会邀请了上海、宁波两地的行业专家、专业院团、设计单位、合作伙伴代表参加。

上海声学学会秘书长龚农斌代表主办方致开幕辞


音王集团董事副总裁、上海中美亚执行董事陈众代表承办方致欢迎辞。


上海中美亚的运营总监姜洋首先向大家介绍了上海中美亚的概况并分享了中美亚近年来所取得的重大项目案例,之后介绍了已有49年历史的英国泰斗级调音台生产厂家Cadac数十年来所经历的不断探索和进步以及在数字化时代取得的重大成果和突破,并介绍了最新推出的CDC系列数字调音台。


本次研讨会的核心内容是发布德国Kling&Freitag(K&F)最新的研发成果:VIDA系列“智能多用途数字阵列”(VERSATILE INTELLIGENT DIGITAL ARRAY),中美亚技术总监郎军详细的介绍了这个系列产品是整合了大量Kling&Freitag(K&F)在声学、电子、机械等技术领域的创新探索成果以及包括FLC等技术的高科技结晶。


VIDA是全频兼容,模块化三路数字阵列扬声器系统,配备48路DSP通道和48个D级功放。三路系统包含了6个6.5英寸的单元用来提供低频范围,12个3.5英寸的单元用来提供中频范围,还有32个1寸的单元覆盖高频范围。32个高频单元之间的距离刻意地被缩到很小,达到了清晰的声学辐射特点,这个特点大大改进了波束控制的品质。除了目标的垂直角度,恒定的水平波束特性也很重要。为此,一个90度的高音波导为VIDA专门研发出来,并以BEM方法优化。这增加了声压级并带来均匀平滑的波束特性。VIDA以此结合了两个最佳点:使用算法以电子方式把波束特性进行优化,以及通过机械的波导方式对波束特性进行优化。通过大量1寸密集排列的球顶单元,伪影只出现在10KHz以上。每个高频单元都由独立的DSP功放通道控制。此外,VIDA L可以通过APP软件对物理感应的旁瓣用优化算法进行抑制。这可明显改善STI语音传递指数值,进而改进在建筑声学上有问题的场地中语音的可懂度。



VIDA的哲学就是在所有相关的科目中达到技术上的可行性,力求在可控性、全范围应用性能、声压级、延迟、易用性和最终的音质表现方面得到最好表现。这种极高要求的意愿和想法需要在技术和时间上做巨大的投资,来最终用线阵列技术首次实现最高级别的现场体验:实时的电子定向和控制。


其他特点诸如附加的心形模块,可以提供完美的低频还原和传统线阵列扬声器的不足的中低频衰减。此系统可由多种源来控制。输入信号可用模拟、数字(AES/EBU),以及DANTE。在此系统中运用了特别的逻辑,可容纳冗余的布线。对于电子波束的倾斜,用户可以在两种算法中切换,其中一个是基于FIR滤波器(FIR制造器)。此外,也可做机械倾斜,可和电子倾斜结合起来使用。


讲解结束后,全体嘉宾在室内和室外的两个场地,用不同音乐素材聆听了VIDA杰出的音质,尤其令大家感觉到震撼的是与大型线阵列相比VIDA“纤细”的身材中却蕴含了与其外表极不相符合的惊人能量和动态范围,135dB的声压级和65Hz-22kHz的频率响应(-10dB)都源自Kling&Freitag(K&F)多年的潜心研究和探索。现场通过一只水平放置的VIDA来演示实时波束指向可控技术通过APP软件实时操做并完成对音乐中高频段指向性的人为控制,这项功能对提高扬声器适应不同场地条件的能力有很大帮助,该技术也令所有现场嘉宾十分赞叹。

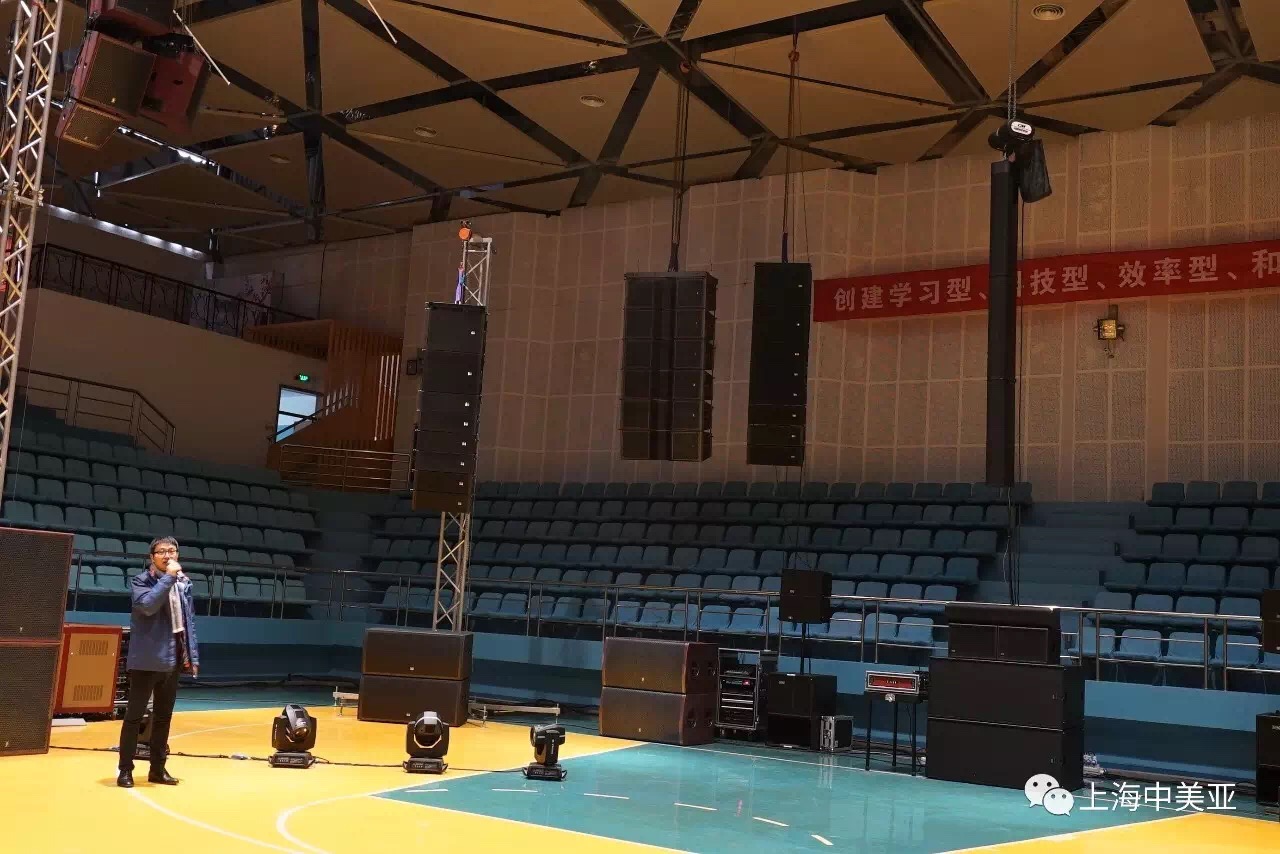

在室外的试听中6只VIDA悬挂组成一组阵列,小小一条“线”阵列不仅可以完美的再现不同风格的音乐,而且充分体现了线性声源的特点--相对于传统点声源扬声器声音能量不会随着距离急剧衰减。在实际试听中6只VIDA阵列在超过100米以外的地方还能提供远大于100dB的声压级,事实上假如使用8只VIDA组成阵列能够在200米处还能达到100dB。在现场的试听中众多专家和嘉宾都被VIDA的独特性能以及自然、真实、动人的音质所打动。在研讨论环节不少专家纷纷发表对这套系统的高度肯定,有不少专家由衷赞叹这套系统代表了当今数字阵列技术发展的新方向,相信VIDA系统的问世一定会引领线阵技术新的浪潮和革命!



VIDA主要功能概括:

智能多用途数字阵列

全范围的应用性能

实时的波束转向控制

独立的48路DSP和功放通道

无伪影的高频单元分辨率高达10KHz

高度的扩展性单组阵列最多可用八只VIDA组成阵列

可用到机械倾斜

VIDA应用软件

可选择心形指向模块

------可控、大声压、发烧级音质


VIDA主要技术参数:

设计:

带波束指向可控、三路同轴结构,集成DSP和功放电子件的高性能线性声源

频响-10 dB

65 Hz - 22 kHz '全频模式'

80 Hz - 22 kHz '低切模式'

频响±3 dB

77 Hz - 21 kHz '全频模式'

115 Hz- 21 kHz '低切模式'

水平覆盖角度:  90度标称(垂直运用)

垂直覆盖角度:  +/- 45间自由可调节

最大声压级(1米): 135 dB

单元:

32个1寸穹形高音单元,

12个3.5寸中高频单元,

6个6.5寸中低频单元

功率输出:     2 X 400W 额定/4Ω

最小输出阻抗:  4Ω/通道

辅助输出:     标称+ 6 dBu

模拟输入:     满刻度 + 18 dBu

连接:

1 模拟输入(XLR)

1 AES/EBU输入(XLR)

1 VIDA BUS 输入(以太网)

1 PowerCon True 1

1 Analog Link (XLR)

1 AES/EBU Link (XLR)

2 Dante Remote (Primary / Secondary)

1 辅助输出 (XLR)

1 功放输出 (speakON)

1 VIDA BUS 总线输出 (以太网)

GPIOs (凤凰头)

机械倾斜: 单线和双线悬挂皆可,也可带上VIDA C悬挂

厢体:

带内部隐藏安装机制的冲压铝外体,背部有导轨和凹槽用来安装VIDA C,吊挂机制通过背部操作杆保险/释放,耐用粉末黑色涂层,接口和输出端口朝下斜角,抗弹钢网罩带有黑色吸音棉

尺寸(高、宽、深):

1075 x 210 x 341 mm

1075 x 210 x 480 mm ( VIDA L 带有 VIDA C)

重量 :

48,2 kg

61,8 kg (VIDA L 带 VIDA C)

颜色:

黑色(RAL 9005)

RAL 特殊颜色
