2019央视猪年春晚舞台

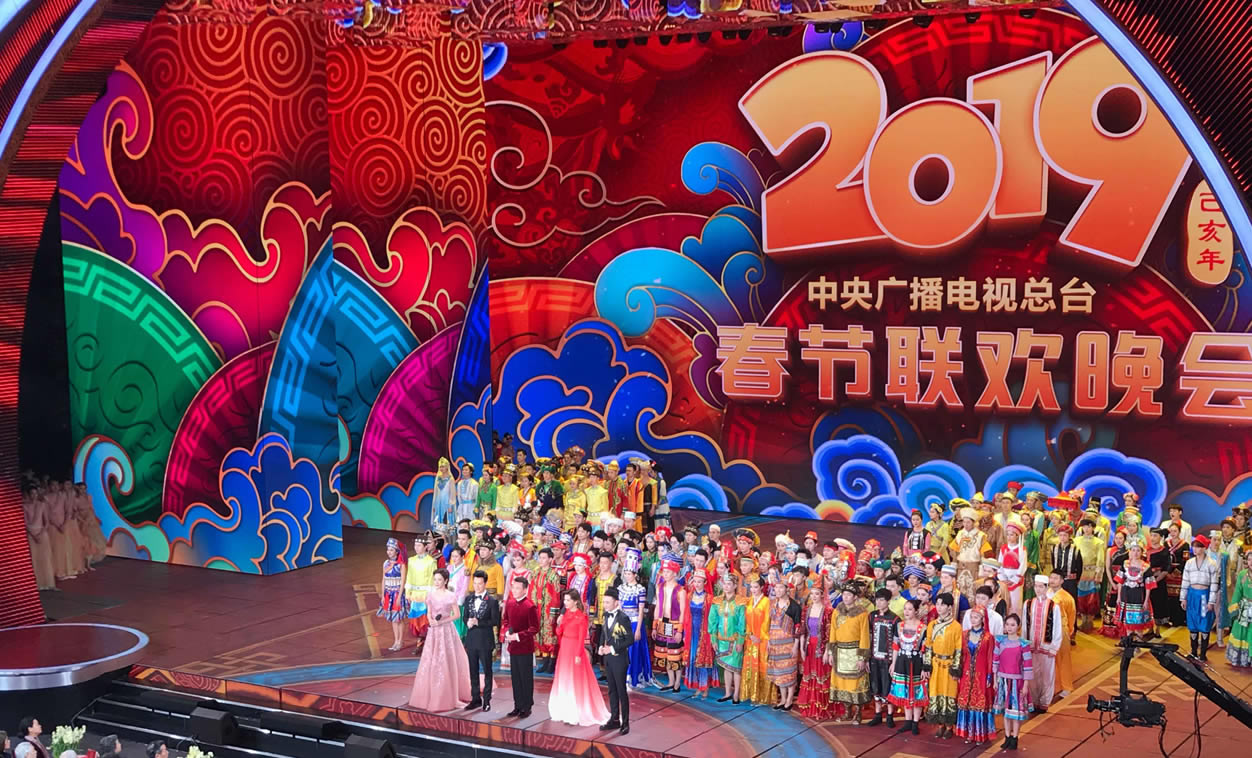

本届春晚依然在CCTV的1号演播厅进行直播。舞台采用了圆形拱门设计喜庆热烈,既有浓浓的中国传统文化特色同时又具备很强的时尚气息、非常华丽。本届春晚应用了大量的最新高科技,包括4K转播、5G传输、VR直播等等,舞台设备方面也是极尽新技术之所能,舞台部分采用了可以自由升降变化的数百块冰屏、地屏等各种LED大屏配合高科技的舞台机械设备作为舞美基础,可以说今年的春晚舞台已经是一种智慧型舞台。为了真正满足“智慧型”的需要同时为配合整个舞台的视觉呈现效果,负责本届春晚的央视音频团队首先想到的就是2018年春晚曾经使用过的代表当今世界先进科技水平的德国KLING&FREITAG(K&F)的VIDA(VERSATILE INTELLIGENT DIGITAL ARRAY)系列“智能多用途数字阵列”。这款扬声器最大的特点是具备纤细的箱体设计和巨大的声压级,但同时又能提供完美的音质表现。其外型漂亮,但却是一款垂直可变波束的扬声器,也是一款真正可以应用于各种不同类型专业演出的扬声器。VIDA系统由两个型号组成,其中VIDA L是主体模块,采用了三分频的同轴设计,使得聆听者感觉声音全部来自于同一个发声点。在VIDA L里,总共有50个驱动单元(包括:6只6.5低音单元、12只3.5寸高品质中音单元、32只1寸球顶单元)在各自最佳工作范围内运行。除了上述的VIDA L外,VIDA系统中还包含一个用于控制低频指向性的模块VIDA C(包含4只6.5低音单元),这个模块可以安装于VIDA L 的背部,它在60Hz到400Hz之间抵消了系统的偶极效应,最高可以衰减20dB扬声器背部的能量!安装在VIDA L背部的VIDA C模块,还可以通过软件操作使得整套扬声器系统获得心形和超心形特性,可以在中低频提高向前区覆盖的声压。

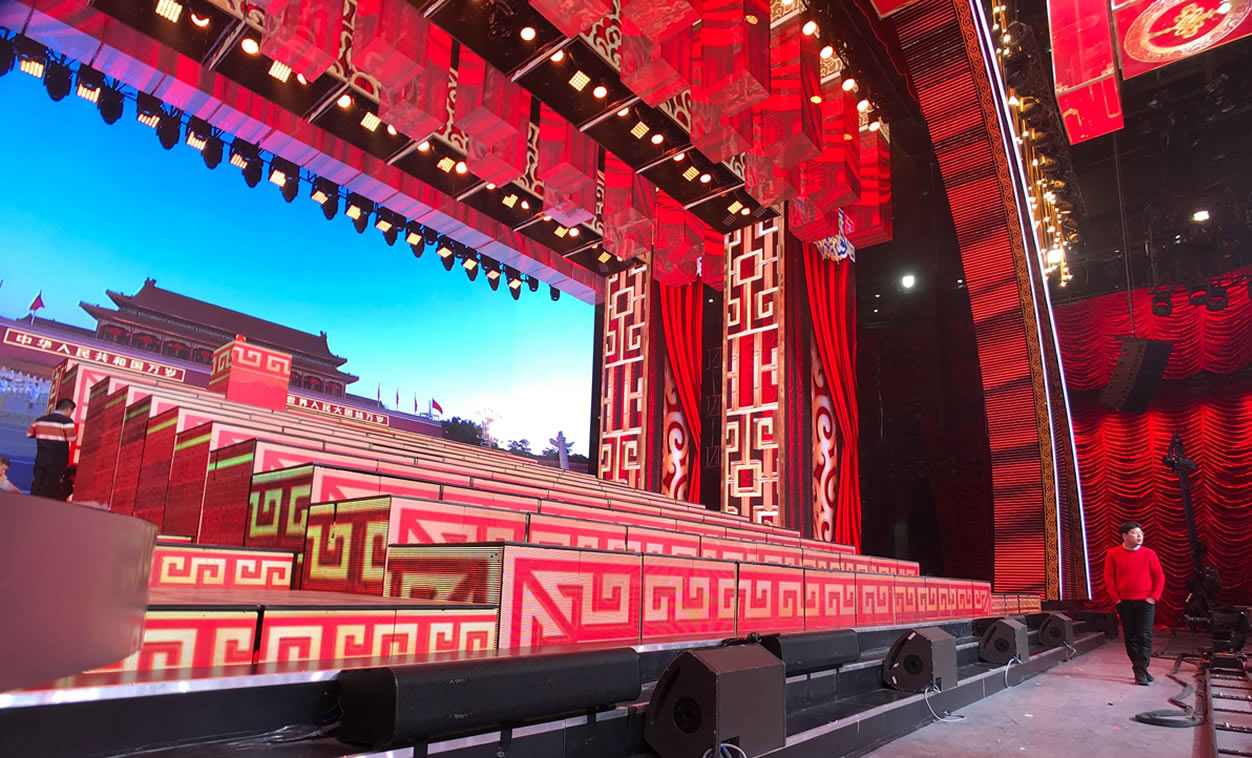

本次春晚的舞台宽约30米,其台唇部分全部设计成台阶,以方便演员上下,台阶上横向摆放了4只VIDA系统用以覆盖舞台正前方的嘉宾观众区,由于VIDA系统的宽度只有21CM(与踏步台阶高度一致),所以完全可以轻松的安装于此,同时还能提供完美的音质和足够的声压级。VIDA L的心脏是一个有着超级运算能力的FPGA现场可编程门阵列芯片,由于VIDA可以进行纵向的波束控制,所以横置安装的VIDA可以在水平方向控制扬声器波束的开口角度和覆盖范围,覆盖精准到0.1°,这样就可以为前区观众提供更加精准的音频覆盖。

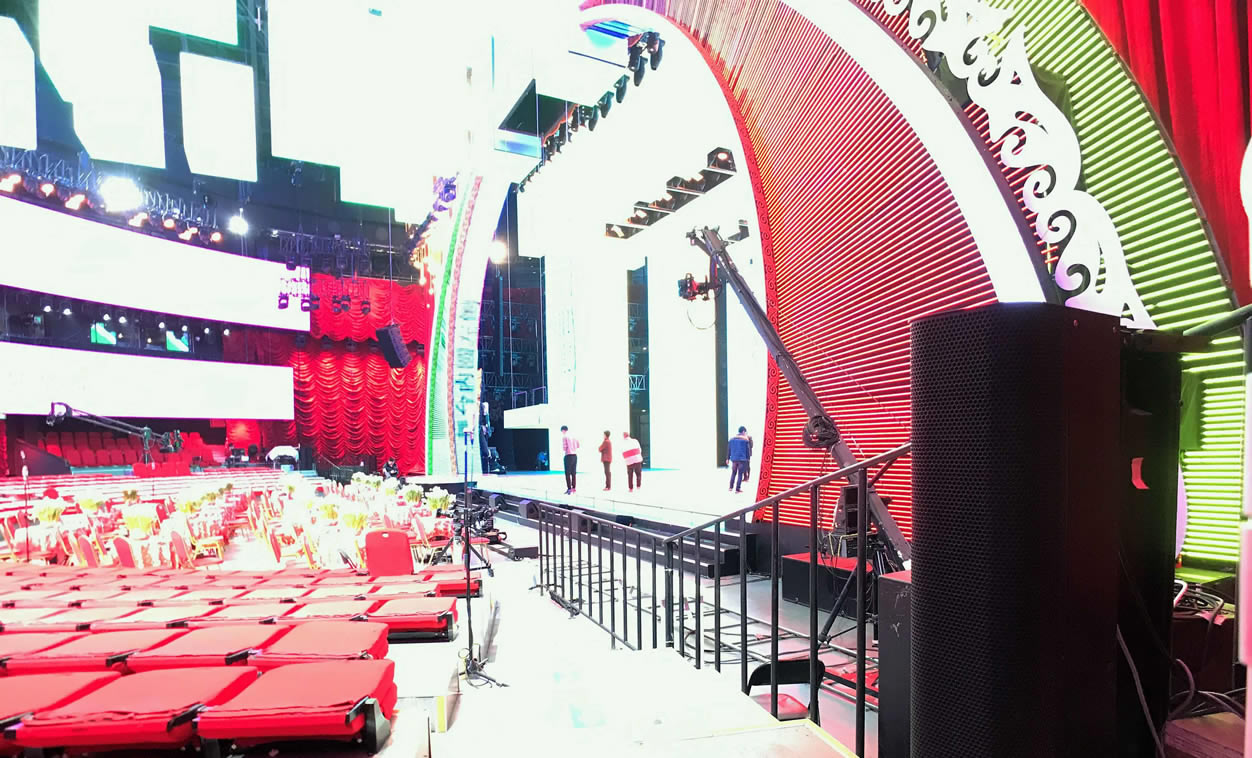

由于这次是中央广播电视总台成立后的首台春晚,其重要性不言而喻,VIDA系统具备模拟、AES/EBUDANTE信号同时热备份,能为春晚演出提供最为可靠的三重安全保障。同时现场还设置了观众席补声及主扩声备份系统,基于VIDA的狭长箱体占地空间极小,在观众席两侧的位置上各安装了2VIDA L。观众席的补声系统是为主扩声覆盖不到或声压级不均匀的声影区设置,在一号厅场地主要为弧形观众席两侧及挑檐下的声影区提供声能补充。每只VIDA L水平覆盖角度为90°,2只即可水平覆盖全场,作为补声的同时,也可做为主扩声的备份系统使用。垂直角度控制方面,观众席四周均为LED舞美设计,多为反射面,为此需要尽可能的减少扬声器直接投射至LED,由此产生的反射声将会对舞台产生巨大影响,造成舞台上声延时。为此补声的VIDA L扬声器垂直开口覆盖角度被设置为10°,仰角5°,将声能集中至覆盖1.7m观众席位的高度,有效避开LED区域,减少反射声,提高了清晰度和声压级。假如采用常规音箱40°或50°的垂直覆盖角度,将无法提高声场的清晰度。

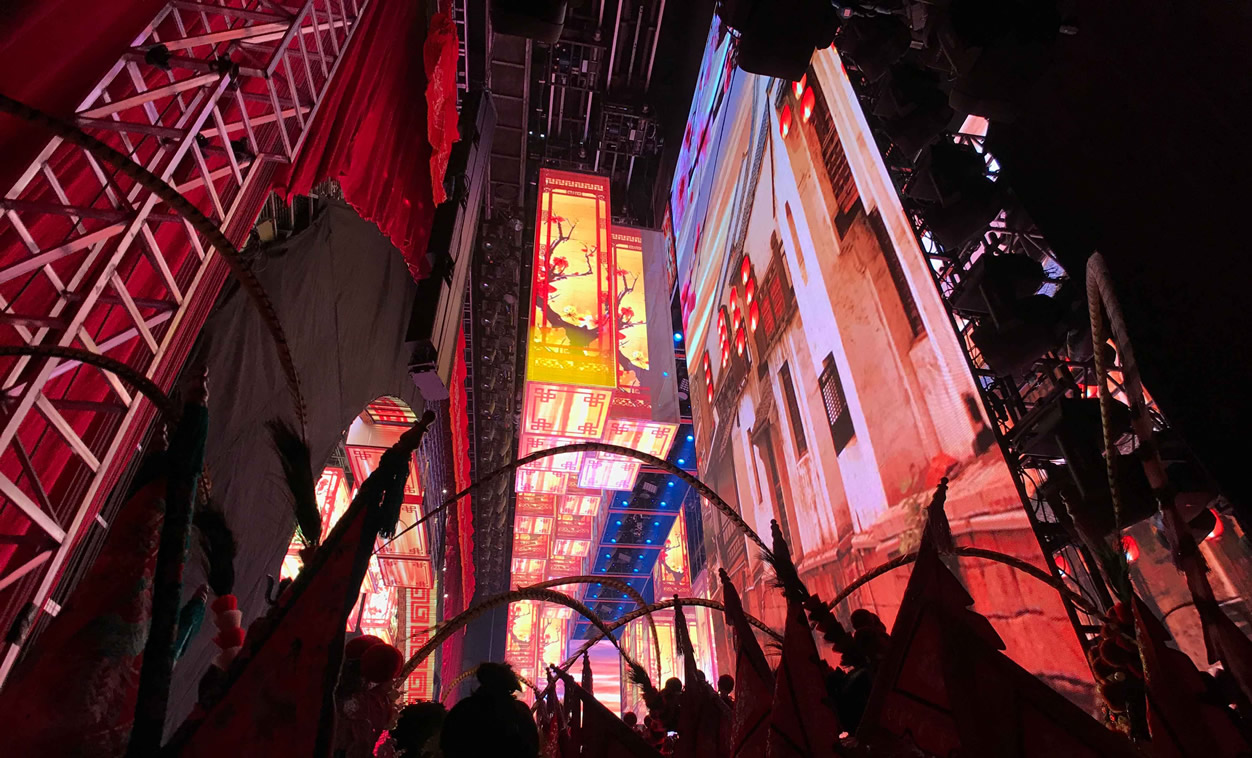

除了上述观众席覆盖的难点之外,本次春晚音频系统的另外的一个难点就是如何解决众多演员的舞台返听问题。由于整个舞台面积非常宽阔,而且组成舞台地面和上空全是随时需要升降活动的LED屏,所以整个舞台的地面完全没有安装摆放返听音箱的位置,同时作为背景的舞台后部大屏及侧面大屏也对舞台上的声音产生了非常严重的反射干扰,所以为了保证给舞台上的演员提供完美的返听音响效果,VIDA系统也被用于舞台的返听系统。VIDA系列是一款内置48路独立DSP和功放通道的特殊扬声器,可以轻松通过APP软件的实时控制实现声波束的调整,垂直+/- 45°间自由可调节,能够精准的控制扬声器的声场覆盖并且避开会产生反射干扰的各种场地结构。晚会现场,音频制作团队在舞台两侧各吊挂安装了各4VIDA L+C系统组成两组线性阵列。


KLING&FREITAGK&F)的VIDA系统改变了传统扬声器的粗、大、壮的常态,给电视转播增加了舞台和视觉美感。VIDA系统通过应用于春晚舞台经受住了最严苛的考验,整个晚会从彩排到直播的过程中完全没有出现任何故障,极为稳定的品质和绝佳的音质都是这套全数字化高科技系统能顺利完成本次大考的有力保障,同时中美亚的技术团队也一直在现场提供最强有力的技术支持,使得VIDA系统成为今年春晚“智慧”舞台的画龙点睛之笔。

近年来德国KLING&FREITAGK&F)的VIDA扬声器系统陆续成为了欧洲音乐新地标:汉堡易北爱乐音乐厅;中国国家级音乐殿堂:中央歌剧院等世界各地标志性音乐圣地的首选扬声器,现在又连续两年登上央视“春晚”的舞台,这一系列重要成绩充分证明了VIDA扬声器系统是各类专业扩声项目的不二之选!
