长沙梅溪湖国际文化艺术中心

伊拉克裔英籍建筑设计师扎哈.哈迪德(Zaha Hadid)有着女建筑界魔头之称。这位曾获普利兹克建筑奖的女建筑师在近十年来在各大地标性建筑的竞赛中几乎无人能敌。她的作品通常有着巨大的体量,华丽而炫酷的曲线。

扎哈在中国有一系列地标式作品,很多城市都以拥有扎哈的作品为荣。但随着她在20163月猝逝,她去世前完成了设计的长沙梅溪湖国际文化艺术中心成为她留在中国的最后一个遗作。

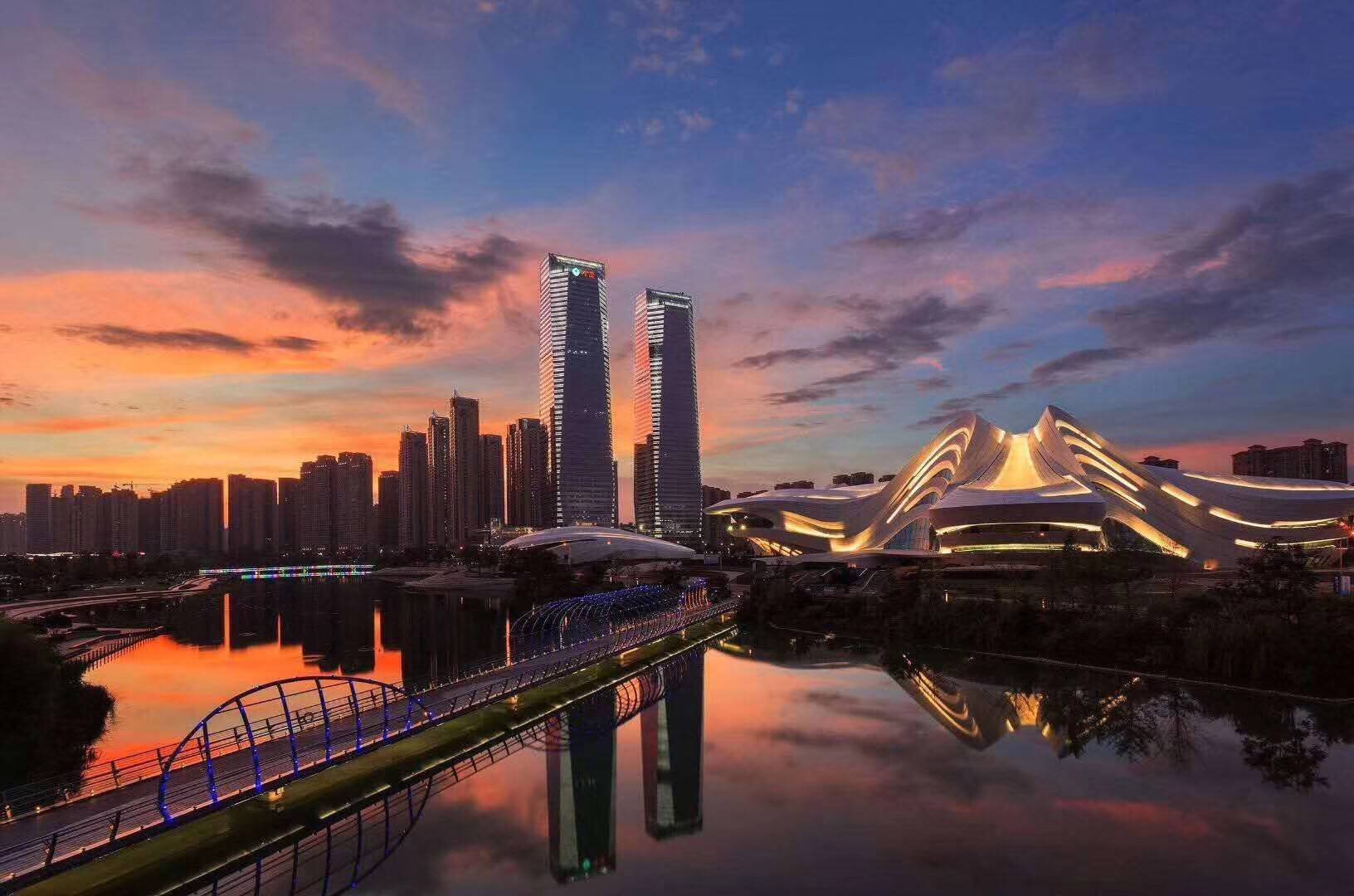

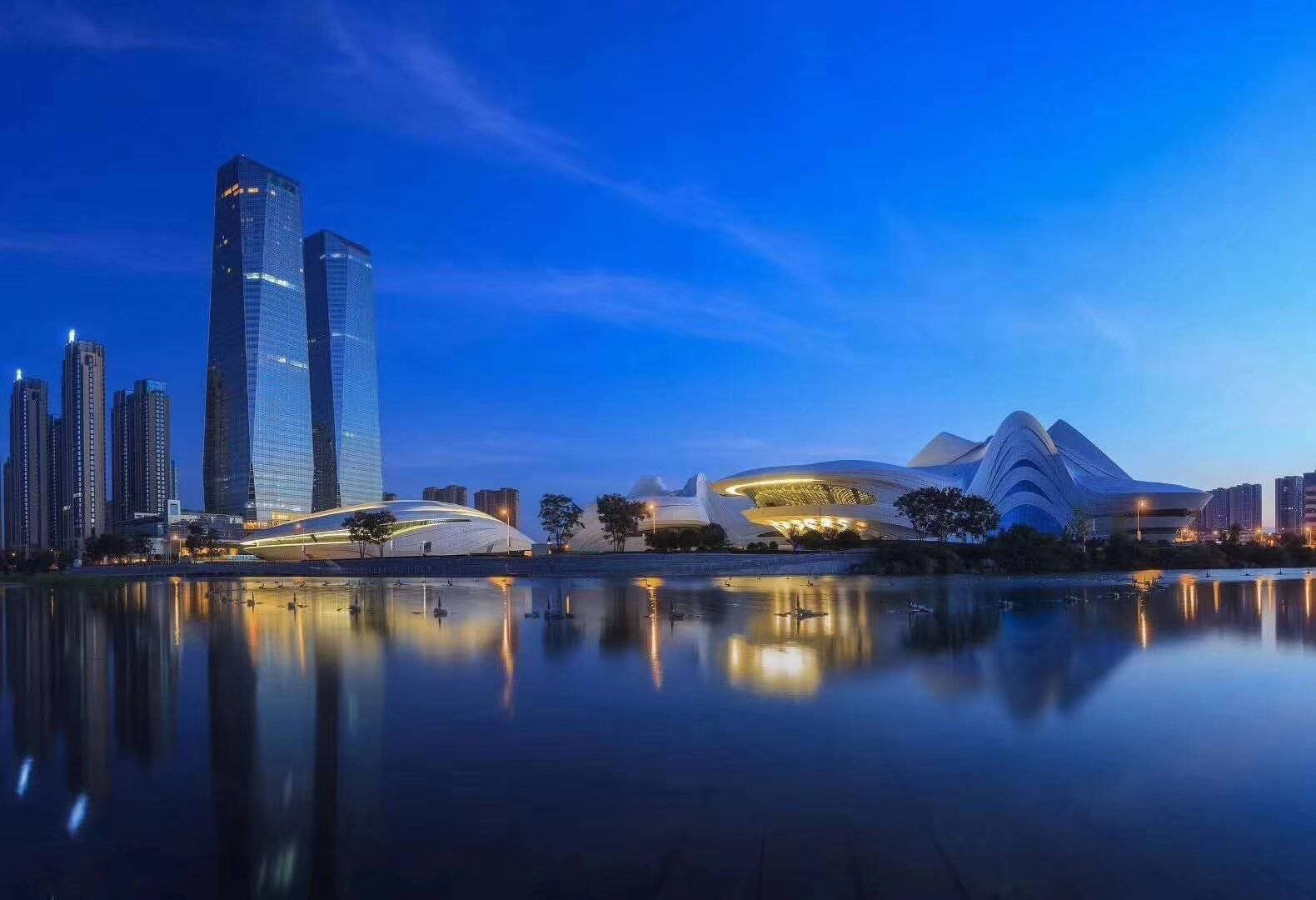

梅溪湖文化艺术中心位于湖南省长沙湘江新区,总投资约28亿元人民币,包括一座1800座的大剧院、一座500座的小剧场和一座由9个展厅组成的艺术馆。建筑的外观酷似长沙市花芙蓉,其寓意是从岳麓山上飘下来三朵形态各异的芙蓉花。她的定位为湖南省规模最大、功能最全、全国领先、国际一流的国际文化艺术中心。

梅溪湖文化艺术中心舞台音响系统工艺方案由昆克剧院工程咨询公司担钢设计,并在项目伊始就按照项目及业主方的定位,依据中国国家相关标准提出了非常高的设计要求。业主经过多方考察和公开设备采购招标,最终选定德国的Kling & FreitagK&F)品牌产品中标,该品牌产品由Kling & FreitagK&F)中国大陆及港澳地区总大代上海中美亚电声设备有限公司提供。这并不是中美亚第一次与扎哈结缘,由扎哈亲自设计的南京青奥中心以及由她嫡传弟子马岩松创办的MAD建筑事务所设计的哈尔滨大剧院此前均采用了中美亚的音频方案,而在项目考察阶段这两个项目给业主留下了尤为深刻的印象。

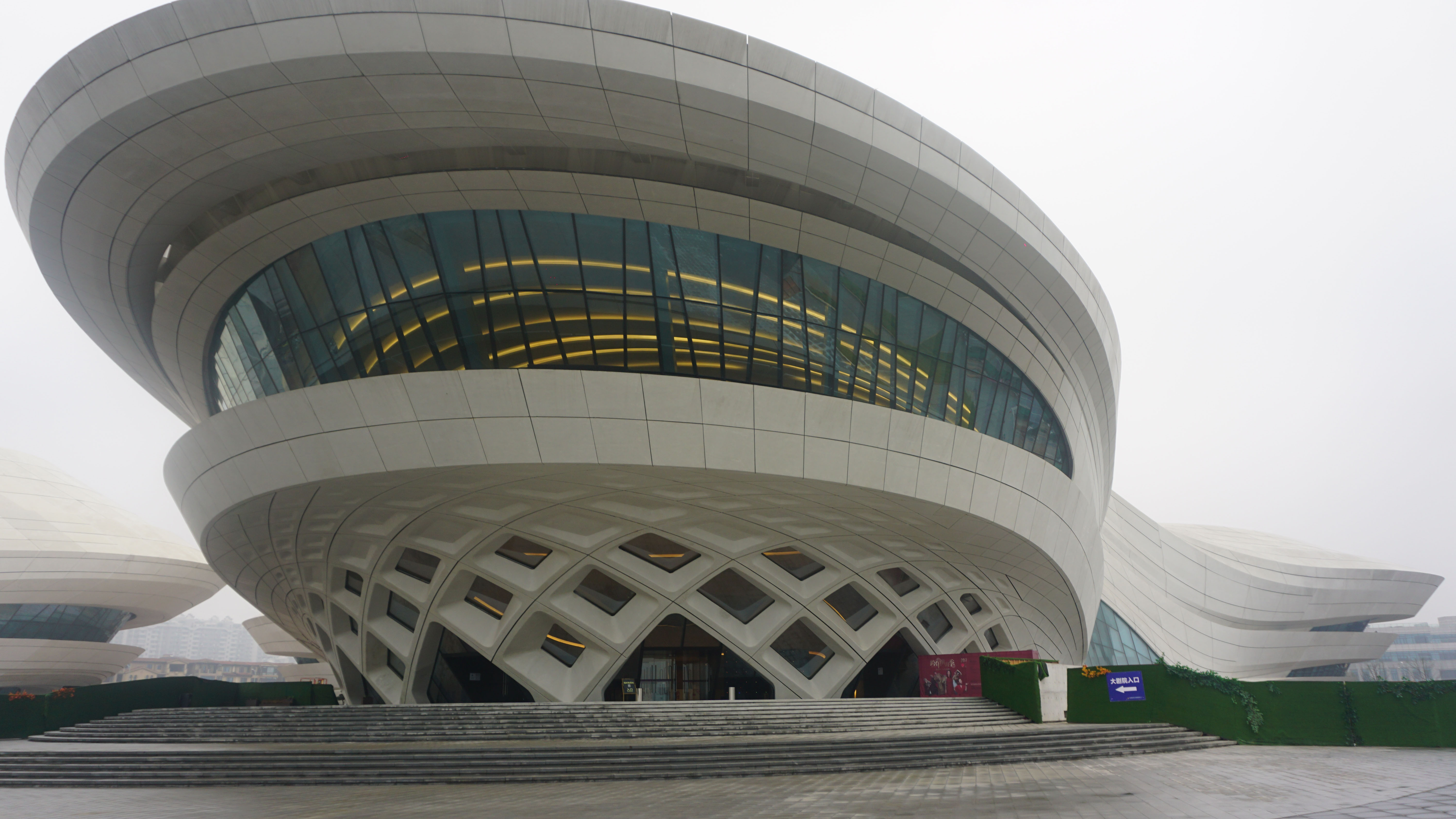

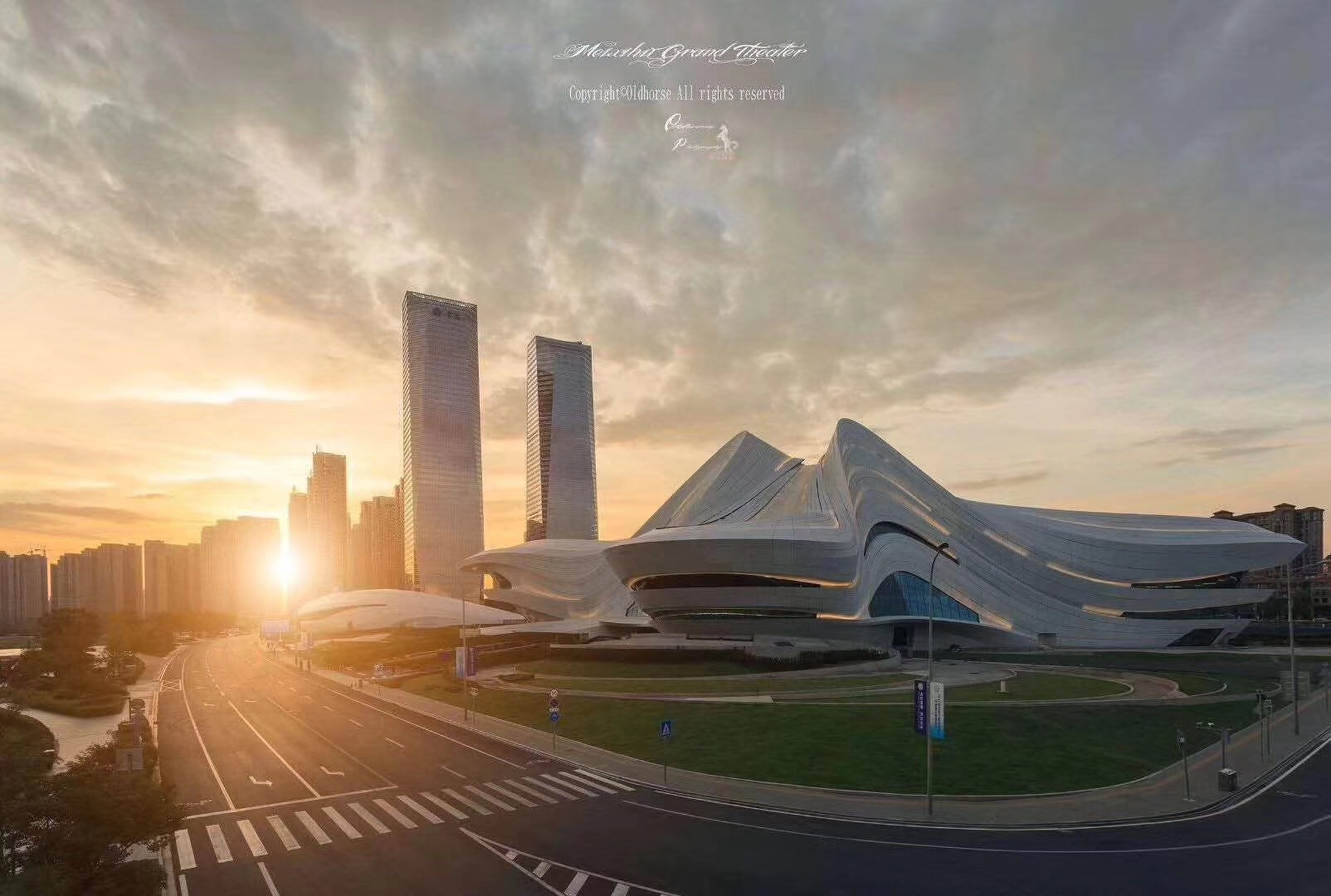

尽管对扎哈的建筑风格在业界存在争议,但站在长沙梅溪湖文化艺术中心的前面,您首先会被眼前庞大的白色建筑群所震撼。她们之间仿佛有无数线条流动。这些线条似乎能一直延伸到建筑的内部,踏进大剧院的一刻您感觉进入了一个更为流光溢彩的世界。

大剧院分三层观众区,为了不破坏剧院的装修风格,大剧院预留了扬声器系统的安装位置,所有扬声器都隐藏在透声布后面。为了涵盖多种演出类型的需要,剧院还配有一套流动反声罩。舞台音响系统的主扩声形式采用左中右声道线阵列配置。左右两边各吊挂12Kling & Freitag Sequenza 10W 线阵列系统,中央声道采用8只吊装在声桥里的Sequenza 10W线阵列系统。舞台两侧八字墙内各堆叠4Access B10超低频扬声器补充低频能量,系统还配备了8Nomos XLS作为流动超低频扬声器。台唇前面均匀分布了15Sona 5作为台唇和乐池扬声器,为池座前区和乐池提供补声。舞台两边各有一只Gravis 12+W补充台口侧面的声音,另外有15Sona 8隐蔽安装于楼座及池座的挑台下方,用于补偿挑台下方声影区的直达声。剧院安装了数量众多的效果声扬声器,包括了44Gravis 8W组成的池座和楼座环绕效果声扬声器,12Gravis 12+W组成的天花效果声扬声器以及4CA 1215-94CA 1516-6组成的便携式效果声扬声器。地面返送配备了16CA 1515-6流动使用。

“我们这几年接触Kling & FreitagK&F)越来越多,我觉得它们的中高频非常细腻,还原度非常好。目前我们使用了四五个月,系统无论从音质或是稳定性来讲都是不错的。”梅溪湖文化艺术中心的技术经理陆祥说。他隶属于艺术中心的运营方——中国最大的剧院管理和演出运营集团保利剧院管理有限公司。

所有扬声器由Kling & FreitagK&FD80:4D200:4功放处理器驱动及管理。由于这两款型号的功放同时具有DanteAES/EBU、模拟接口,使得整个系统实现了强大的备份以及灵活分控功能。“目前国内使用Dante传输方式的剧院还不是特别多,因为Dante的设置是一个难点。我们在哈尔滨大剧院已经采用了大量的Dante传输,所以积累了不少经验”,中美亚的技术副总监秦毅说。

舞台及观众厅内的所有信号先通过接口盒送入剧场信号分配系统,主扩及返送系统所需信号直接送入位于一楼中央信号交换机房的Stage Tec Star音频路由系统,并经过Stage Tec Nexus接口箱使用光纤将信号传输到二楼PA控制室两张互为镜像的Stage Tec CRESCENDO调音台面以及四楼靠近舞台两侧的两个功放机房内Stage Tec Nexus接口箱,并由它们同时提供AES/EBU、模拟和Dante三路信号给同样位于四楼功放机房的33D80:44D200:4功放。

“两个功放机房分别配备了一张Dante卡。Dante信号也是有主有备的,我们通过交换机可以从接口箱馈送主备两路Dante信号进入功放。这样功放就实现了四路热备份功能,包括Dante主、Dante备、AES数字、模拟。功放软件也是非常智能。设定好信号优先级后,它可以自动识别,自动切换,不用操作。”秦先生介绍。

Dante的应用也大大简化了对数量庞大的效果扬声器控制。“由于Dante有足够的通道,功放也1:1配接了效果声扬声器。我们可以对每只楼座、池座的环绕声还有天花的效果声扬声器单独控制,或是任意编组。如果外面的演出团体拿一个多轨的音源过来,这个多轨可以是5.17.120.2甚至更多通道,只需要和这里的dante系统重新配接一下,就能实现所需要的效果。尽管很多剧院都装了环绕声扬声器,但很少能做到像这里可以独立控制、自由编组,而且如此便捷的系统。”秦先生自豪地说。

系统配备了24通道的Wisycom MRK960无线接收系统以及TC Electronics M3000Lexicon PCM96等一系列效果器。

小剧场的配置与此类似,只是规模较小并采用明装方式,包括左右分别吊挂6Sequenza 5W搭配2只地面堆叠的Nomos LSII超低作为主系统,16Sona 5作为近场补声扬声器。总共8CA1215-98CA1515-6提供便携式效果声及舞台返送。

项目建声由华东建筑设计研究院有限公司声学及剧院专项设研究所设计。项目的舞台音响系统工艺设计方为德国昆克剧院工程咨询公司;项目的舞台音响工程总包方为浙江大丰实业有限公司。上海中美亚提供音响系统的设备供货、技术支持以及系统调试。Kling & FreitagK&F)工厂从德国派出工程师David Ludz到达现场提供支持。

大剧院和小剧场验收时得到了验收专家组和昆克剧院咨询公司一致认可,多位专家表示剧院已经“达到了国际一流水准”,昆克公司认为音响系统完全达到了设计要求。正式开业后,这里已经进行了过百场不同类型的演出,包括歌剧、音乐剧、交响乐,并广受好评。梅溪湖文化艺术中心成功填补了湖南省和长沙市高端文化艺术平台的空白。
