KLING&FREITAG (K&F)VIDA闪耀央视狗年“春晚”舞台

发布时间:2018 - 02 - 23


金鸡辞旧岁,瑞狗送春来。走进新时代,共赴新征程!《2018年中央电视台春节联欢晚会》由1500多位演职员和主创历经大半年的时间筹备终于在万众期盼中于2018年2月15日晚8点准时向全球直播。这年复一年的全球华人精神年夜饭,已经走过了36个年头。中央电视台春节联欢晚会,是中央电视台承办的国家项目,其级别与奥运会开幕式等同。春晚是全球收视率最高的综艺类电视节目,也是全球各地每一位华人春节期间最为期待的文化盛宴。


今年春晚的节目可以说个个都是原创,都是上等艺术佳品。王菲那英20年后春晚再同台,演唱新歌《岁月》》旋律优美感人至深。周杰伦也将第五次登上春晚舞台,演唱了代表作《告白气球》。语言类节目《回家》、《提意见》、《为您服务》等也是既具时代气息又幽默讽刺深受电视观众的喜爱。

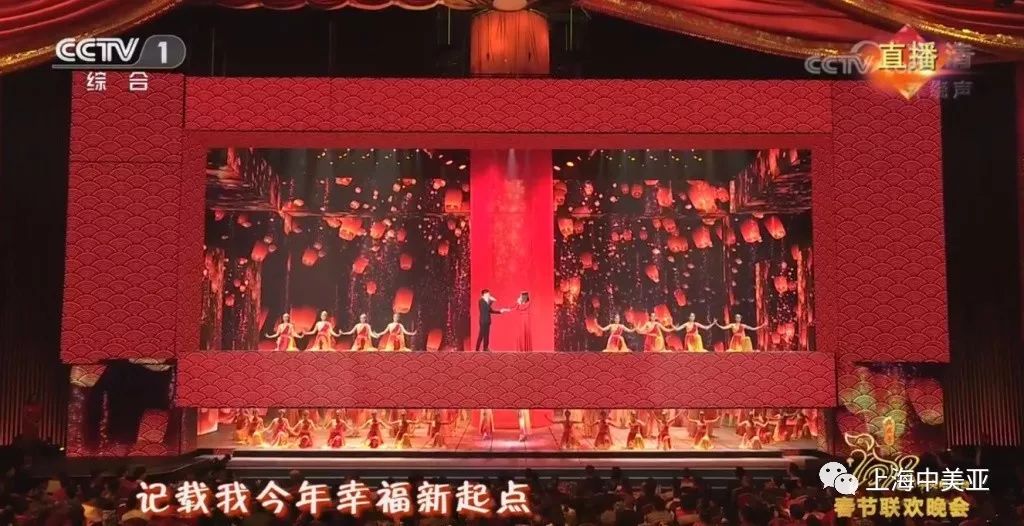

本届春晚依然在CCTV的1号演播厅进行直播。现场采用了以汉字为结构的立体舞台,喜庆热烈、现代时尚、气韵贯通。舞台部分基本上采用了剧院式的框架,配合上可以自由升降变化的LED舞台机械以及数百平米的LED高清大屏作为舞美基础。这样的舞台设计提供变化多端的舞台造型并给观众带来了极强的视觉冲击和震撼,但是为现场的音响系统却设置了相当大的障碍。首先是由于舞台宽度超过将近30米所以靠近舞台正前方的中心观众区很难被主扩声扬声器所覆盖,所以就需要单独的扬声器来承担这部分的音频覆盖工作,而整个舞台前区都没有特别合适摆放音箱的位置,所以CCTV音频制作团队选择了德国KLING&FREITAG(K&F)推出的代表当今扬声器最高科技水平的VIDA系列“智能多用途数字阵列”。这款扬声器最大的特点是具备纤细的箱体设计和巨大的声压级同时又能提供完美的音质表现,外观虽然类似“音柱”可实际上远非“音柱”可比,它是一款真正可以应用于各种不同类型专业演出的扬声器。VIDA系统由两个型号组成,其中VIDA L是主体模块,在VIDA L里,每个驱动单元都在自己的最佳工作范围内运行。6只6.5寸长冲程低音单元提供足够的低音深度、12只3.5寸单元增强中频范围的动态,也就是人声相关范围,这12只高品质中音单元提供了绝佳的人声表现。另外VIDA还有32只1寸球顶单元通过波导耦合提供了均匀的高频再现。此系统用三分频的同轴设计,优点就是对于聆听者而言声音是从一个音源而来。同时VIDA系统中还包含一个用于控制低频指向性的模块VIDA C,这个模块可以安装于VIDA L 的背部,它在60Hz到400Hz之间抵消了系统的偶极效应,最高可以衰减20dB扬声器背部的能量!安装在VIDA L线性声源背部的VIDA C模块,还可以通过软件操作心形和超心形特性,可以在中低频提高声压。舞台的台唇部分全部设计成台阶方便演员上下,所以为了既不破坏舞台的原有设计也保证了观众区中央靠前部分的声音效果,所以制作团队将4只VIDA系统横向隐藏安装在台阶里,由于VIDA系统的宽度只有21CM所以完全可以轻松的暗装于此。同时还能提供完美的音质和足够的声压级。VIDA L的心脏是一个有着超级运算能力的FPGA现场可编程门阵列芯片,可控制每只VIDA L内部多达50只的扬声器单元,波束指向可以毫无人为痕迹的控制,并且可以抵达极低的频段,全频模式下(-10dB)频率响应甚至可以达到65 Hz - 22 kHz,这意味着在现场应用中能得到发烧级的音质。

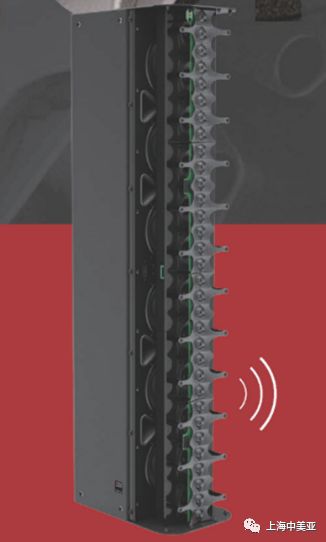

VIDA L 内部构造

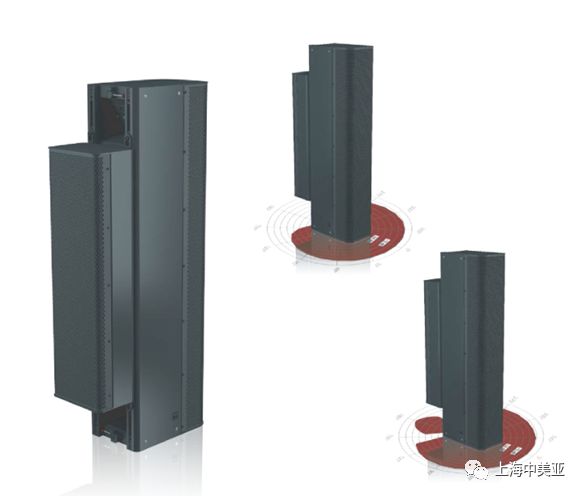

VIDA L+C



暗装于舞台台阶的VIDA系统


另外的一个难点就是如何解决众多演员的舞台返听问题,由于整个舞台非常宽阔(将近500㎡)而且组成舞台地面的全是随时需要升降活动的LED屏所以整个舞台的地面完全没有安装摆放返听音箱的位置,同时作为背景的背面及侧面的大屏幕对舞台上的声音产生了非常严重的反射干扰,所以为了保证给舞台上的演员提供完美的返听音响效果VIDA系统也被用于舞台的返听系统。VIDA系列是一款内置48路独立DSP和功放通道的特殊扬声器,可以轻松通过APP软件实时的控制并实现波束的转向。可以精准的控制扬声器的声场覆盖并且避开会产生反射干扰的各种场地结构。通过这个功能舞台两侧吊挂和落地安装了各4只VIDA系统(VIDA具备多种安装方式,可以吊挂及落地安装等)。总共8只VIDA精确的将波束仅仅投射到舞台上需要覆盖的范围内而避开了各个方向上大屏的反射。这样大大提高了舞台上的声音品质,为演员的高水平演出提供了重要保障。

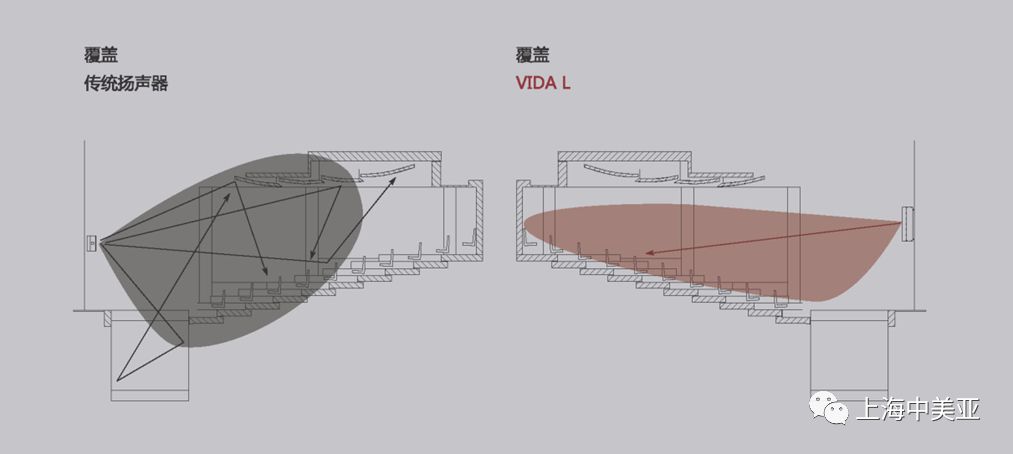

VIDA波束控制示意图

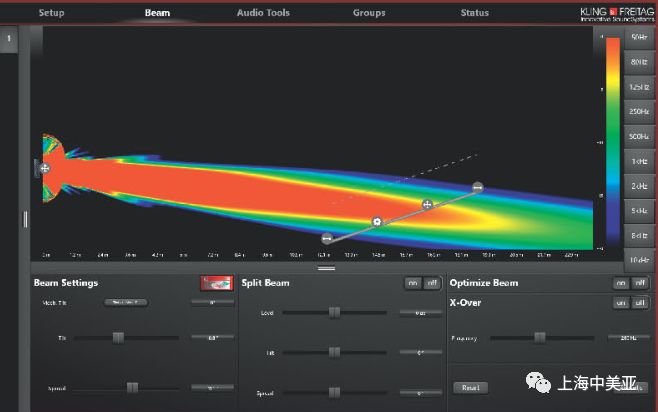

VIDA实时控制APP软件

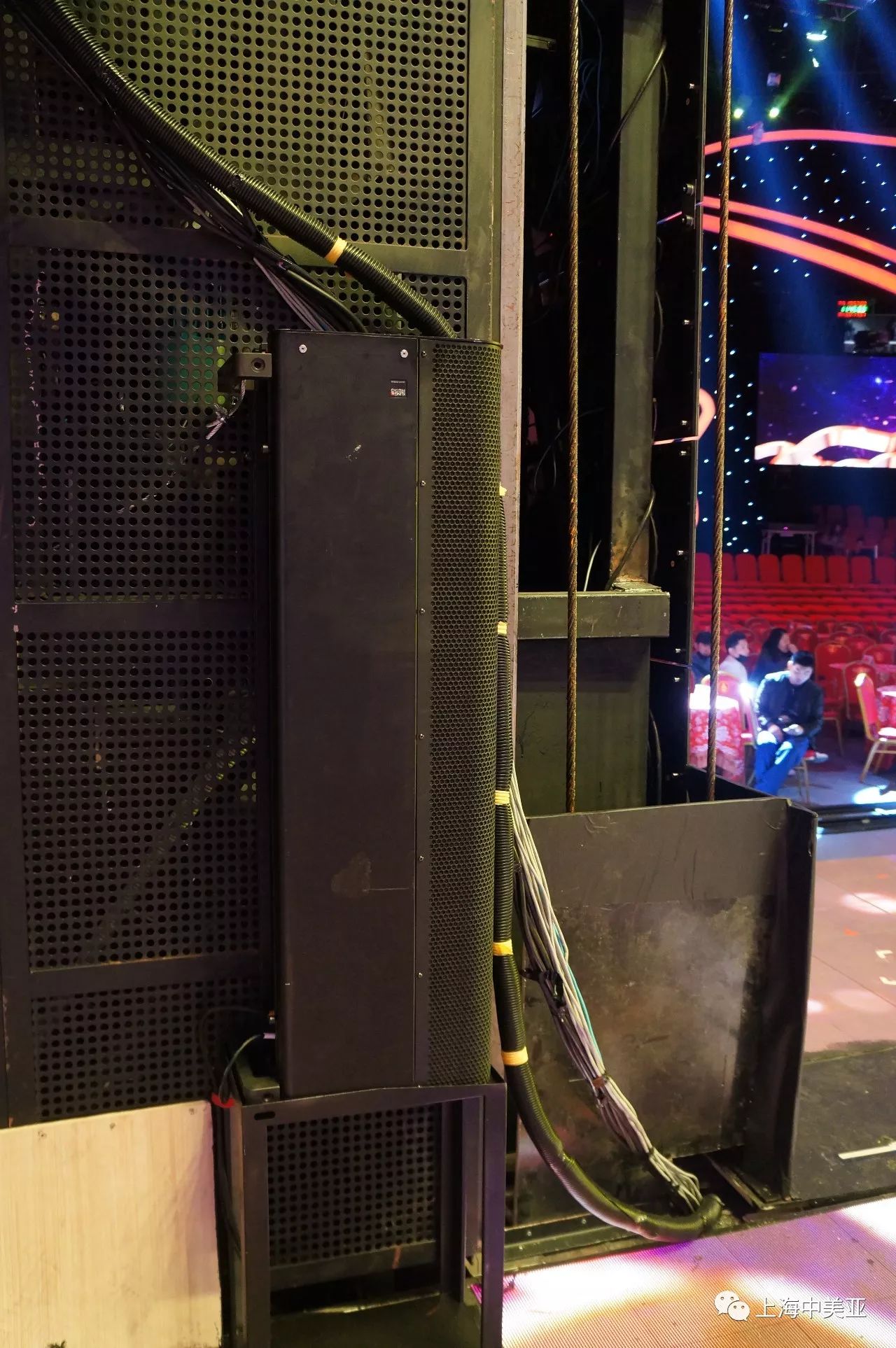

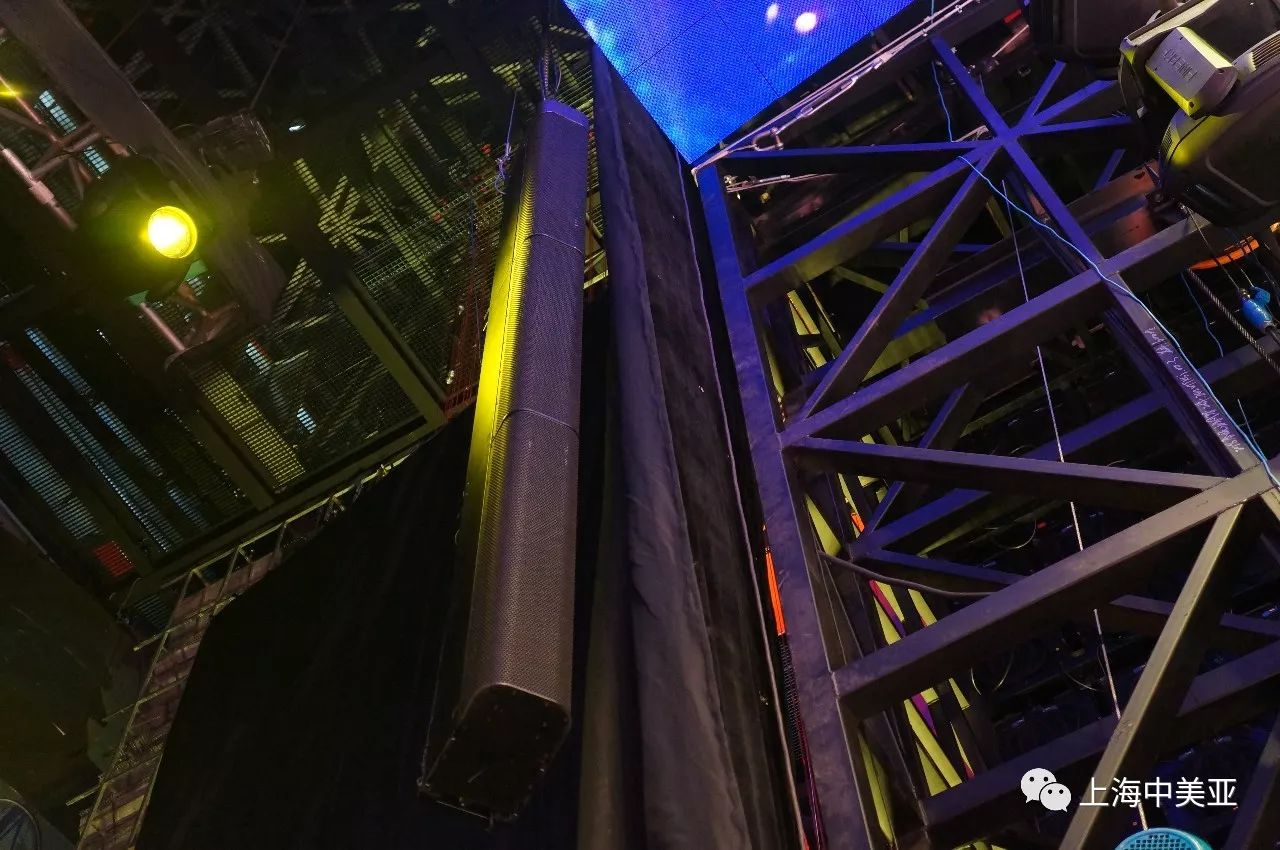

安装在舞台两侧的VIDA系统

通过本次大型节目的录制,KLING&FREITAG(K&F)的VIDA系统经受住了最严苛的考验,整个节目从彩排到直播的过程中完全没有出现任何故障,极为稳定的品质和绝佳的音质都是这套全数字化系统能顺利完成本次大考的有力保障。

在十九大胜利召开中国社会主义建设掀开新的一页的伟大历史时刻,这样一台精彩盛大的高水准文艺晚会充分体现了全国人民期盼美好未来、奋力实现中国梦的热烈心情。此前德国KLING&FREITAG(K&F)扬声器陆续登上《壮丽航程—喜迎十九大胜利召开文艺晚会》、《同圆中国梦交响音乐会》、《光辉时刻音乐会》、《朗读者》等多台CCTV播出的综艺节目的舞台,并且VIDA系列在荣获了2017 国际电影电视技术高端论坛(IFTT)暨首届 IFTT-CC(Creative & Craft) 国际“創·兿”大奖之后最终登上“春晚”舞台。这一系列重要成绩充分证明了德国KLING&FREITAG(K&F)扬声器自身的实力,并且展示了旗下产品非常契合广播电视节目制作的要求,是同类项目的不二选择!



VIDA系统获奖证书





VIDA主要功能概括:


智能多用途数字阵列


全范围的应用性能


实时的波束转向控制


独立的48DSP和功放通道


无伪影的高频单元分辨率高达10KHz


高度的扩展性单组阵列最多可用八只VIDA组成阵列


可用到机械倾斜


VIDA应用软件


可选择心形指向模块


------可控、大声压、发烧级音质


VIDA主要技术参数:



设计:


带波束指向可控、三路同轴结构,集成DSP和功放电子件的高性能线性声源


频响-10 dB


65 Hz - 22 kHz '全频模式'


80 Hz - 22 kHz '低切模式'


频响±3 dB


77Hz - 21 kHz '全频模式'


115 Hz- 21 kHz '低切模式'


水平覆盖角度:


90度标称(垂直运用)


垂直覆盖角度:


+/- 45间自由可调节


最大声压级(1米): 135 dB


单元:


321寸穹形高音单元,


123.5寸中高频单元,


66.5寸中低频单元


功率输出:2 X 400W 额定/4Ω


最小输出阻抗: 4Ω/通道


辅助输出:标称+ 6 dBu


模拟输入:满刻度 + 18 dBu



连接


1 模拟输入(XLR)


1 AES/EBU输入(XLR)


1 VIDA BUS 输入(以太网)


1 PowerCon True 1


1 Analog Link (XLR)


1 AES/EBU Link (XLR)


2 Dante Remote (Primary /Secondary)


1 辅助输出 (XLR)


1 功放输出 (speakON)


1 VIDA BUS 总线输出 (以太网)


GPIOs (凤凰头)


机械倾斜:


单线和双线悬挂皆可,也可带上VIDA C悬挂


厢体:


带内部隐藏安装机制的冲压铝外体,背部有导轨和凹槽用来安装VIDA C,吊挂机制通过背部操作杆保险/释放,耐用粉末黑色涂层,接口和输出端口朝下斜角,抗弹钢网罩带有黑色吸音棉


尺寸(高、宽、深):


1075 x 210 x 341 mm


1075 x 210 x 480 mm ( VIDA L 带有 VIDA C)


重量:


48,2 kg


61,8 kg (VIDA L VIDA C)


颜色:


黑色(RAL 9005)

RAL 特殊颜色
