由中宣部主办的《同圆中国梦交响音乐会》于11月29日晚在中央电视台一套综合频道黄金时段首播，三套综艺频道和十五套音乐频道当晚跟播。节目以“启航新时代、同圆中国梦”为主题，艺术地展示亿万中华儿女同心奋进、共筑中国梦的崭新面貌。

音乐会分为“砥柱中流”“春意盎然”“初心使命”三个篇章，创作编排了22首广为流传、代表性强的经典音乐作品组合而成这台盛大而又精致的音乐会。既有交响乐又有管弦乐，既有独唱又有合唱，生动反映了中华民族从站起来、富起来到强起来的光辉历程。中国国家交响乐团、中国广播民族乐团等近300人演奏，中国歌剧舞剧院合唱团等近400人参与录制。关牧村、杨洪基、阎维文、吕继宏、张也、李云迪、雷佳、韩磊、孙楠、谭维维等倾情演唱演奏。

本场音乐会是在中国国家博物馆的大厅录制完成，数千平米的大厅被布置得金碧辉煌，巨大的舞台和舞美背景虽然极为壮观气势恢宏，但是由于现场是非专业演出场地所以也为演出的音响制作带来了巨大的挑战。首先是不能破坏和影响视觉效果但是又必须提供足够的声压级、绝佳的音质和完美的声场覆盖，而要达到这样苛刻的要求几乎市面上主流的所有传统扬声器系统都难以实现，尤其是大厅没有吊挂音箱的吊点，所以只能将音箱放在舞台前部的台阶上，经过反复研究选择最终CCTV决定采用德国KLING&FREITAG（K&F）推出的代表当今扬声器高科技水平的VIDA（VERSATILE INTELLIGENT DIGITAL ARRAY）系列“智能多用途数字阵列”，这款扬声器最大的特点是具备纤细的箱体设计和巨大的声压级同时又能提供完美的音质表现，外观虽然类似“音柱”可实际上远非“音柱”可比，它是一款真正可以应用于各种不同类型专业演出的扬声器。

8只VIDA系统被均匀的横向摆放在台阶上，既不破坏舞美效果也能起到主扩扬声器的作用。这样水平线性的摆放方式非常有新意，从现场的效果来看效果却是出人意料的好。这么纤细小巧的箱体不仅蕴含了极强的爆发力和动态而且音质绝佳完全可以媲美传统的点声源扬声器和线阵列扬声器。另外8只VIDA布置在舞台两侧的合唱团身后提供返听信号。

水平摆放安装于舞台前阶梯上的VIDA系统

VIDA系列是一款内置48路独立DSP和功放通道的特殊扬声器，可以轻松通过APP软件实时的控制并实现波束的转向。可以精准的控制扬声器的声场覆盖并且避开会产生反射干扰的各种场地结构。通过这个功能8只VIDA精确的将波束仅仅投射到需要覆盖的范围，这样大大提高了场地内的声音品质，为艺术家们的高水平演出提供了重要的保障。VIDA系统由两个型号组成,其中VIDA L是主体模块，在VIDA L里，每个驱动单元都在自己的最佳工作范围内运行。6只6.5寸长冲程低音单元提供足够的低音深度、12只3.5寸单元增强中频范围的动态，也就是人声相关范围，还有32只1寸球顶单元通过波导耦合提供了均匀的高频再现。此系统用三分频的同轴设计，优点就是对于聆听者而言声音是从一个音源而来。VIDA L的心脏是一个有着超级运算能力的FPGA现场可编程门阵列芯片，可控制每只VIDA L内部多达50只的扬声器单元，波束指向可以毫无人为痕迹的控制，并且可以抵达极低的频段，全频模式下（-10dB）频率响应甚至可以达到65 Hz - 22 kHz，这意味着在现场应用中能得到发烧级的音质。这样的音质对于这台演出中无论是独唱、大合唱、还是交响乐队的呈现都提供了绝佳的保证。钢琴协奏曲《黄河》慷慨激昂的音符犹如黄河激浪，澄净心灵，催人奋进；交响乐《长征》雄壮有力、波澜壮阔，形象地展现了长征这一伟大的历史画卷；管弦乐《红旗颂》旋律铿锵有力，唤起人们的历史记忆和理想憧憬；管弦乐《喜讯》欢快流畅、别具韵律，演绎出祖国蒸蒸日上的喜人景象；交响大合唱《我爱你中国》将广大中华儿女对祖国的炽热情感表现得淋漓尽致；经典曲目《我和我的祖国》再啼新声，饱含对祖国的祝福与自豪；歌曲《不忘初心》深情讴歌了党的初心使命，赞颂了永不懈怠的精神状态和一往无前的奋进姿态；歌曲《看山看水看中国》寓意了祖国“好山好水好前程”的光明前景，表达了人民群众对幸福生活的美好向往；交响大合唱《新的天地》深情讴歌梦想照耀前方、信仰点燃勇气，展示出全国各族人民同心同行、砥砺奋进，阔步行进在中国特色社会主义新时代的壮志豪情。无论是任何一种音乐形式和风格都被VIDA系统完美的还原出来，再次毫无疑问的证明VIDA系统绝非一般的音柱扬声器，完全是一款可以胜任任何演出的阵列扬声器系统。

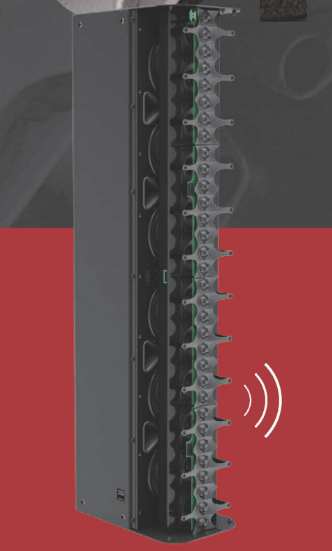

VIDA L内部结构

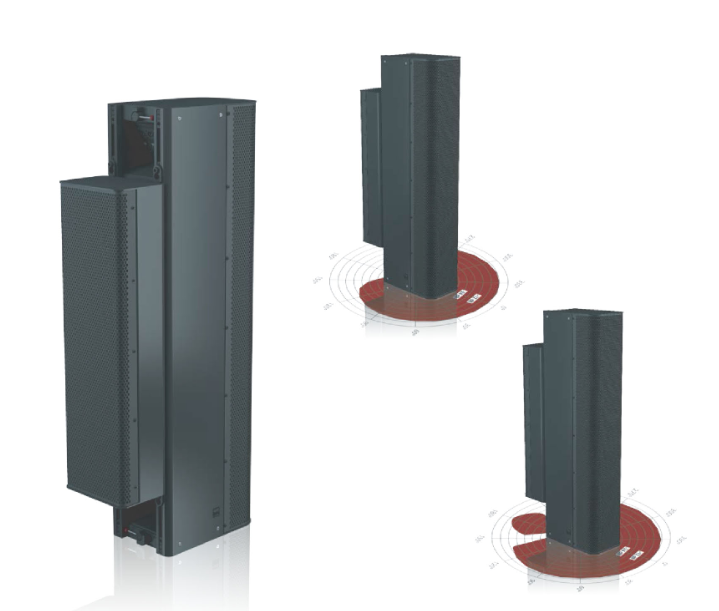

VIDA L+C

VIDA系统中还包含一个用于控制低频指向性的模块VIDAC这个模块可以安装于VIDA L 的背部，它在60Hz到400Hz之间抵消了系统的偶极效应，最高可以衰减20dB扬声器背部的能量！安装在VIDA L线性声源背部的VIDA C模块，还可以通过软件操作心形和超心形特性，可以在中低频提高声压。所以VIDA L和C结合起来就提供了巨大的动态范围同时又可以减少舞台区域的低频能量从而获得一个更为干净的演出区域。

VIDA系统是一套高科技的数字化系统，除了常规的模拟信号输入之外还具备AES、DANTE等数字传输接口，与数字调音台可以通过一条网线连接即可，可以组成一套全数字化系统。

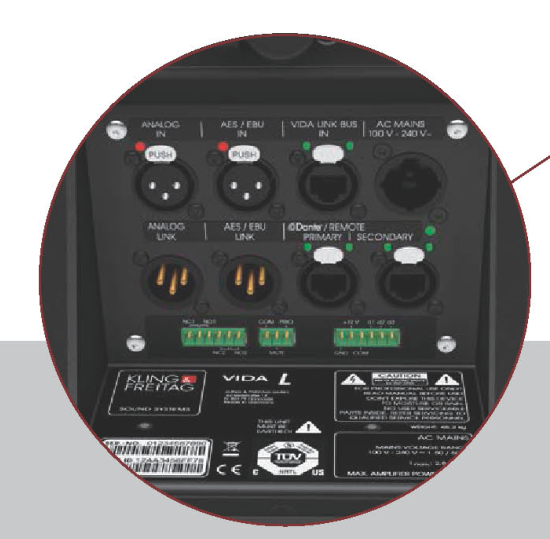

VIDA具备丰富接口

现场还采用了KLING&FREITAG（K&F）的经典型号：2只CA1215和2只GRAVIS15作为舞台返听，舞台两侧还安装了2只ACCESS B10双十八寸的超低频扬声器来补充低频能量。

用做舞台返听CA1215和GRAVIS 15扬声器

作为扩声系统的核心，调音台的选择也尤为重要，这台节目为了保证杰出的音质和稳定的性能节目组最终选择了来自英国的杰出品牌Cadac调音台来承担现场扩声任务。与CCTV有相当渊源的Cadac曾经多次担任如春晚等大型节目的制作任务，Cadac一贯追求毫不妥协的品质和超一流的性能赢得了CCTV的充分信任。本次节目采用的是一台Cadac最新推出的CDC7大型数字调音台，这个型号可同时处理96路信号，并且具备56路输出母线，所以CDC7处理起现场大型乐队拾音和歌手及主持人的所有信号游刃有余。Cadac数字调音台历来以稳定和高品质为用户所肯定，从北京APEC会议到厦门金砖峰会都采用了大量的Cadac数字调音台，所以本次节目的录制也放心的交给Cadac来完成。现场调音台与舞台接口箱CDC I/O 6448之间采用了Cadac厂家独有的MegaCOMMS数字网络协议，MegaCOMMS 网络提供路由性能，它最多可以接12个MegaCOMMS设备，带增益补偿，它可以用于扩展音频网络的通道数达到3072 个，可以兼容MADI、DANTE、AES等各种主流数字协议。MegaCOMMS 网络增加延时少于0.01ms，极低的延时确保了这个系统的实时性和准确性可以应用于任何的现场演出环境。CDC 7 令人震撼的特点，是具备两个光学贴合23.5 英寸16:9 的高清液晶触摸屏，在它的下面和右侧有数字编码器。Cadac 特有的大屏整合方式使得屏幕呈现干净、异常直观的图形用户界面，触摸屏和传统编码器的独特组合，使用户可以游刃有余地控制调台上参数，自然而然形成直观地触摸和划动使用方式。

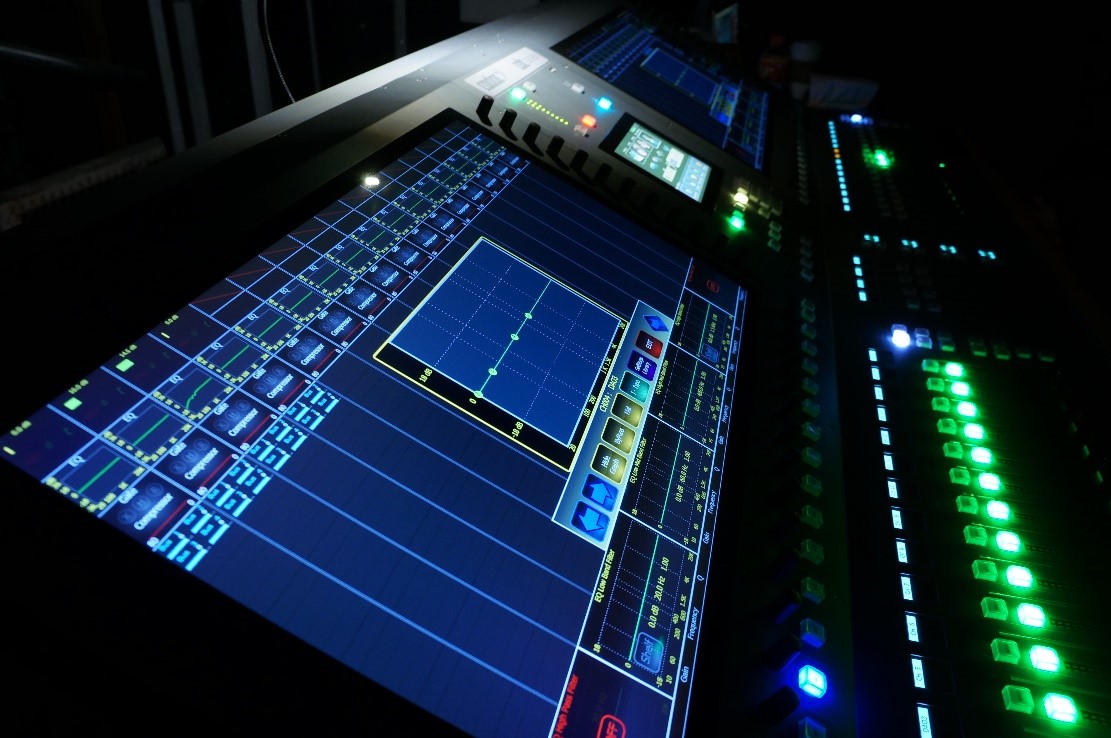

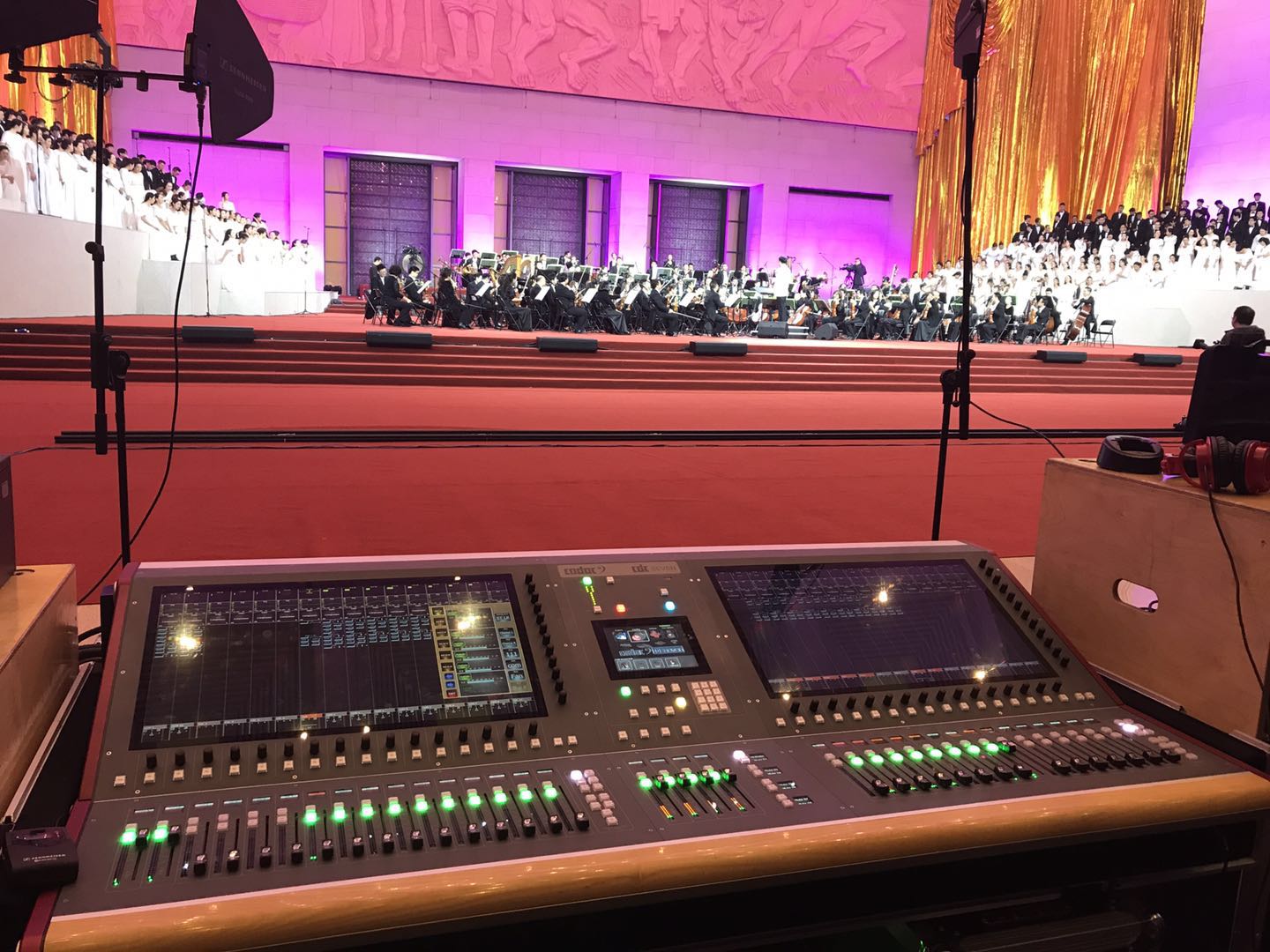

现场调音位的CDC 7数字调音台

通过本次大型节目的录制，KLING&FREITAG（K&F）的VIDA系统和Cadac CDC7数字调音台以及MegaCOMMS数字音频网络都经受住了严苛的考验，整个录制过程中完全没有出现任何故障，极为稳定的品质和绝佳的音质配合强大灵活的数字化功能都是这套全数字化系统能顺利完成本次大考的有力保障。

在十九大胜利召开的背景下这样一台精彩盛大的音乐会充分体现了全国人民期待实现“中国梦”的热烈心情。而继北京APEC会议、杭州G20峰会和厦门金砖峰会之后由德国KLING&FREITAG（K&F）和英国Cadac合作贡献的完美演绎再一次充分体现了这两个品牌的实力和品质以及美好的未来！

近日在2017年上海国际专业灯光音响展览会上Kling&Freitag（K&F）的VIDA系列“智能多用途数字阵列”还荣获了2017 国际电影电视技术高端论坛（IFTT）暨首届 IFTT-CC(Creative & Craft) 国际“創·兿”大奖。

VIDA主要功能概括：

智能多用途数字阵列

全范围的应用性能

实时的波束转向控制

独立的48路DSP和功放通道

无伪影的高频单元分辨率高达10KHz

高度的扩展性单组阵列最多可用八只VIDA组成阵列

可用到机械倾斜

VIDA应用软件

可选择心形指向模块

------可控、大声压、发烧级音质

VIDA主要技术参数：

设计：

带波束指向可控、三路同轴结构，集成DSP和功放电子件的高性能线性声源

频响-10 dB：

65 Hz - 22 kHz '全频模式'

80 Hz - 22 kHz '低切模式'

频响±3 dB：

77Hz - 21 kHz '全频模式'

115 Hz- 21 kHz '低切模式'

水平覆盖角度：

90度标称（垂直运用）

垂直覆盖角度：

+/- 45间自由可调节

最大声压级（1米）： 135 dB

单元：

32个1寸穹形高音单元，

12个3.5寸中高频单元，

6个6.5寸中低频单元

功率输出：2 X 400W 额定/4Ω

最小输出阻抗： 4Ω/通道

辅助输出：标称+ 6 dBu

模拟输入：满刻度 + 18 dBu

连接：

1 模拟输入(XLR)

1 AES/EBU输入(XLR)

1 VIDA BUS 输入(以太网)

1 PowerCon True 1

1 Analog Link (XLR)

1 AES/EBU Link (XLR)

2 Dante Remote (Primary / Secondary)

1 辅助输出 (XLR)

1 功放输出 (speakON)

1 VIDA BUS 总线输出 (以太网)

GPIOs (凤凰头)

机械倾斜：

单线和双线悬挂皆可，也可带上VIDA C悬挂

厢体：

带内部隐藏安装机制的冲压铝外体，背部有导轨和凹槽用来安装VIDA C，吊   挂机制通过背部操作杆保险/释放，耐用粉末黑色涂层，接口和输出端口朝   下斜角，抗弹钢网罩带有黑色吸音棉

尺寸（高、宽、深）：

1075 x 210 x 341 mm

1075 x 210 x 480 mm ( VIDA L 带有 VIDA C)

重量：

48,2 kg

61,8 kg (VIDA L 带 VIDA C)

颜色：

黑色(RAL 9005)

RAL 特殊颜色

Cadac CDC 7概括：

•直观、清晰的图形用户界面

•独特的DSP混音平台

• 32/40比特浮点SHARC处理器

•双23.5寸嵌入式16:9高分辨率LCD触摸宽屏

• 6.5寸LCD触摸屏用于系统控制

• 40个用户可定义的彩色OLED显示

• 20段立体声通道电平表

• 36高灵敏度100毫米马达推子

• 4个AES3输入和4个AES3输出

• 8个完全可编程的线路输入和输出

•外置电源

特点摘要

•经典的Cadac前级话放

•在舞台上模拟输入到模拟输出的延时低于0.4ms

• 96路输入通道

• 56总线，48可分配为编组、立体声、辅助、立体声辅助或者矩阵

•独特的Cadac监听模式

•用户自定义推子层

• 4段全参数EQ

•宽广的动态范围

• 16个VCA编组，包含“展开VCA”导航

• 16个带OLED显示的自定义按键

• 16台立体声内置效果器

•所有的输出均有31段图形均衡和4段全参数EQ

•所有输出均有压限器

•输入和输出延时器

•自动场景系统

•用户自定义调音台标签语言
