发布时间:2017 - 10 - 17
“我们前进,我们自信。看中华儿女走进新的天地。”鲜艳飞舞的党旗,绚丽夺目的舞美,振奋人心的音乐,喜迎党的十九大胜利召开特别节目《壮丽航程》,于10月15日晚在中央电视台一套和三套完美播出。
《壮丽航程》是中央电视台在党的十九大召开之前,制作的一台高水平的集新闻性、艺术性、思想性、观赏性为一体的特别节目。节目播出后,获得观众高度赞扬和好评。
15日晚8时,《壮丽航程》在殷秀梅和魏松的歌声中拉开序幕,参加本次晚会的艺术家有雷佳、殷秀梅、韩红、孙楠、吕继宏、张也、韩磊、王莉、濮存昕、李雪健等,同时参演的还有来自全国各地的多个文艺院团及群众代表,他们以饱满的热情为观众献上精彩节目。康辉、朱军、董卿、李梓萌、徐俐、海霞、长啸、王小节、王世林等多位央视主持人,以集体主持群模式出现在节目中,以记者的身份“在中国大地上报告”。他们从一个电视人的角度,讲述了一个个动人的新闻故事。节目还采访到多位基层优秀共产党员,回顾全国各地五年来发生的变化,记录下一个个共产党员为了人民凝心聚力、共赴使命的感人事迹。
这台节目紧紧围绕“喜迎十九大、共圆中国梦”主题,求精、求专、求亮点,着力创新打造一部思想精深、艺术精湛、制作精良的扛鼎之作,为党的十九大胜利召开营造团结奋进的浓厚舆论氛围,也是十九大期间唯一的主题文艺晚会。CCTV大型节目中心为了圆满完成这个重要的政治任务集中了国内各种优势资源,全力以赴的制作完成了这台盛大的节目。

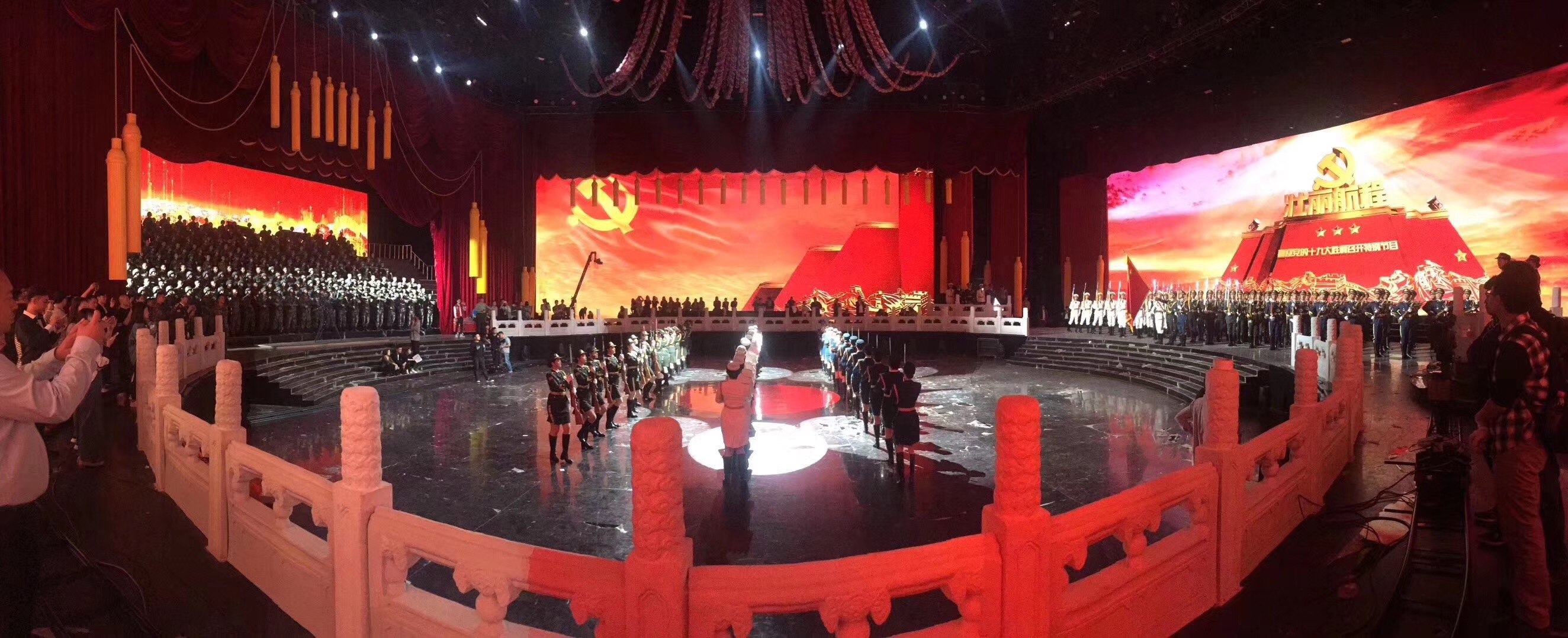

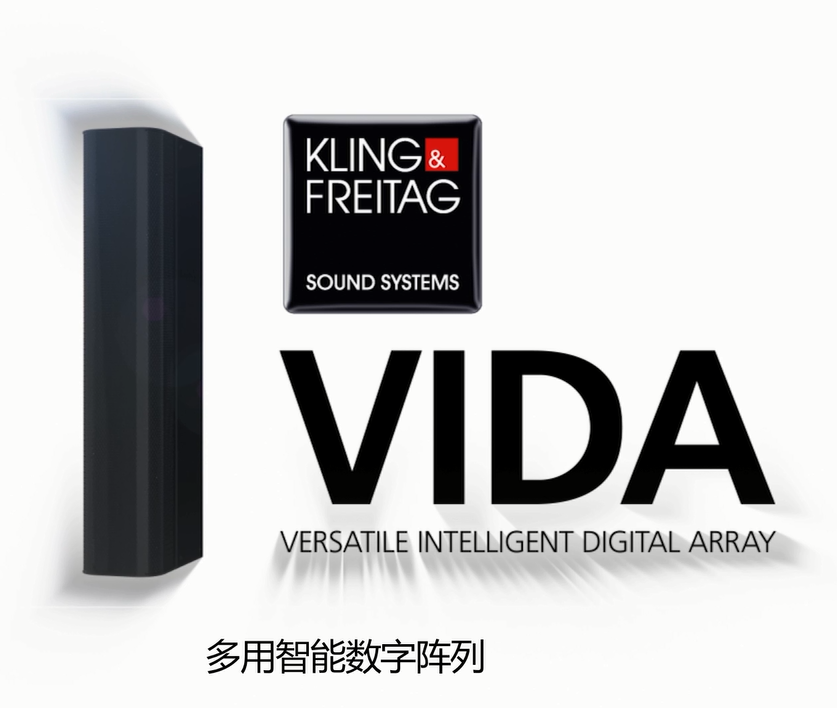

节目是在一个360度的圆形巨大舞台上录制,这个巨大的舞台搭建在3600㎡的超大演播厅内,舞台四周的布景几乎全部由环形的LED大屏幕组成,这样的设计的确呈现出了完美的视觉效果但是同时又给音响设计制造了一系列前所未有的困难,首先是不能破坏和影响视觉效果但是又必须提供足够的声压级、绝佳的音质和完美的声场覆盖,而要达到这样苛刻的要求几乎市面上主流的所有传统扬声器系统都难以实现,经过反复研究选择最终CCTV决定采用德国KLING&FREITAG(K&F)推出的代表当今扬声器领先科技水平的VIDA(VERSATILE INTELLIGENT DIGITAL ARRAY)系列“智能多用途数字阵列”,这款扬声器最大的特点是具备纤细的箱体设计和巨大的声压级同时又能提供完美的音质表现,外观虽然类似“音柱”可实际上远非“音柱”可比,它是一款真正可以应用于各种不同类型专业演出的扬声器。

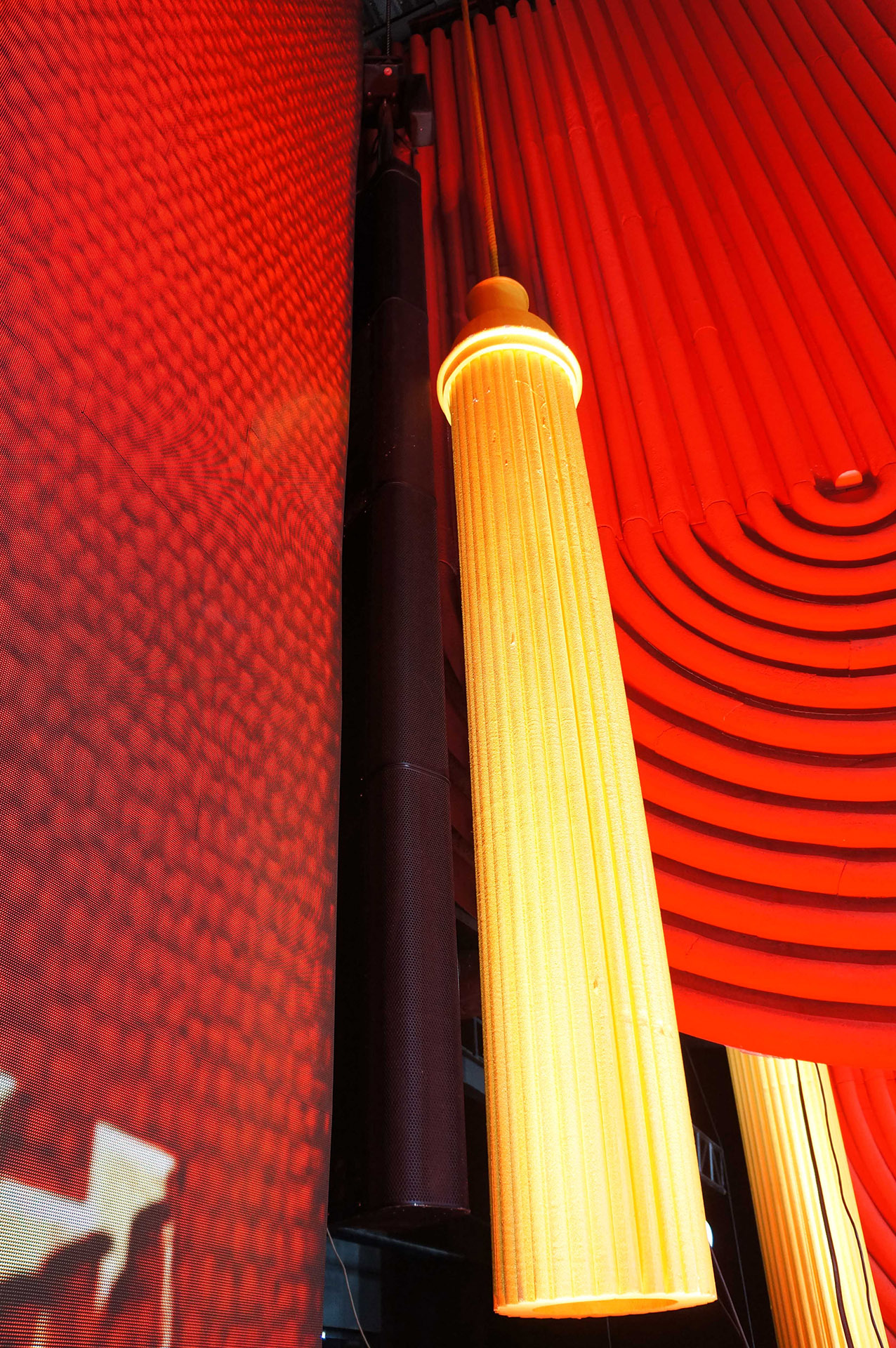

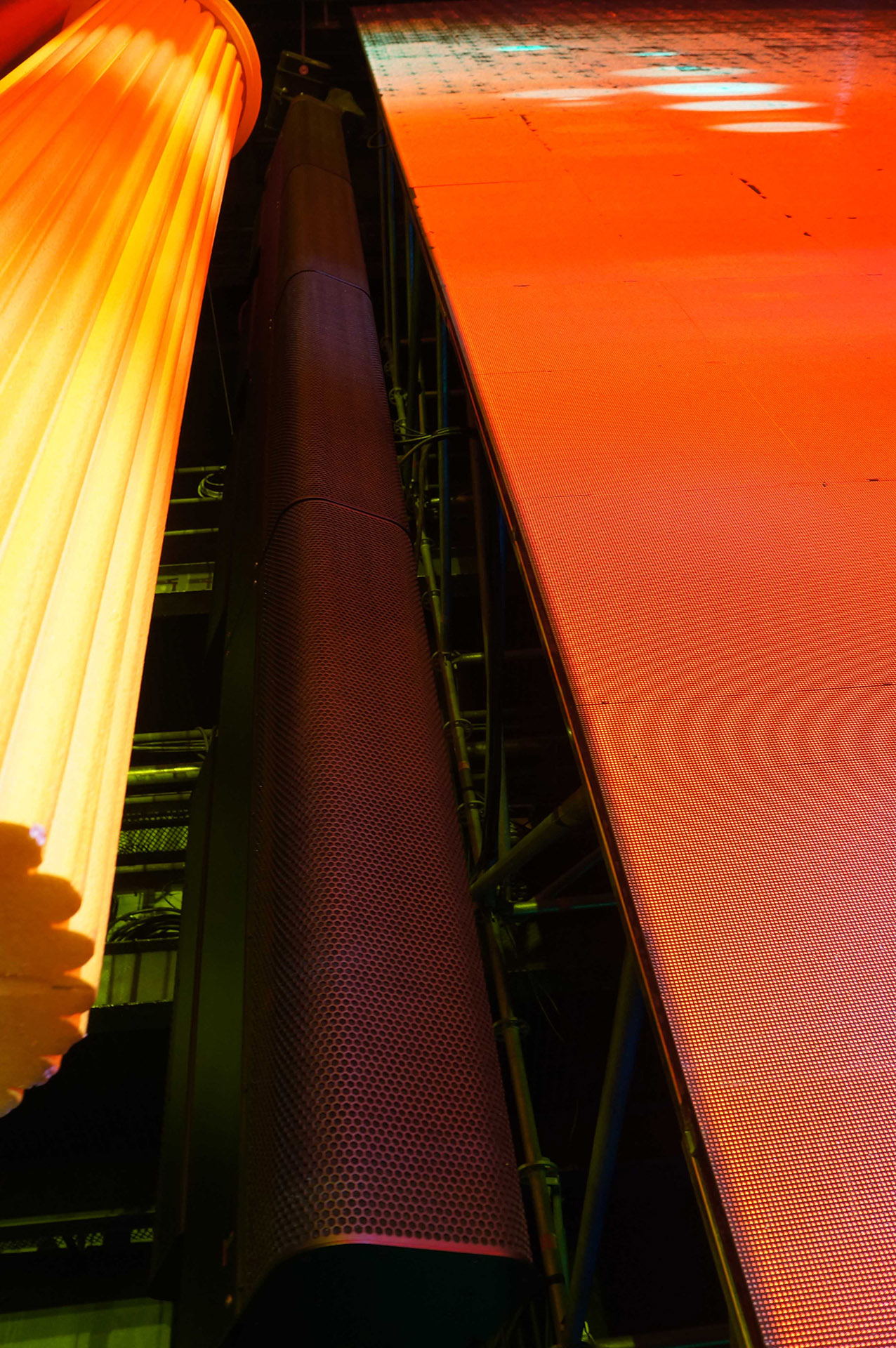

吊挂安装于大屏幕侧边的VIDA系统
从上图可以看出现场大屏幕和布景之间留下的空隙不足40厘米,如果采用传统的线阵列扬声器根本无法安装,可是VIDA扬声器的宽度只有21厘米所以吊挂其间却非常轻松,甚至还有充分的余地进行水平角度的调整。16只VIDA扬声器分为4组(每组4只)吊挂安装于4组大屏幕的衔接处,从现场以及最终的画面呈现上看这些扬声器完全是“隐形”的。对舞美和视觉效果没有一丝一毫的影响。

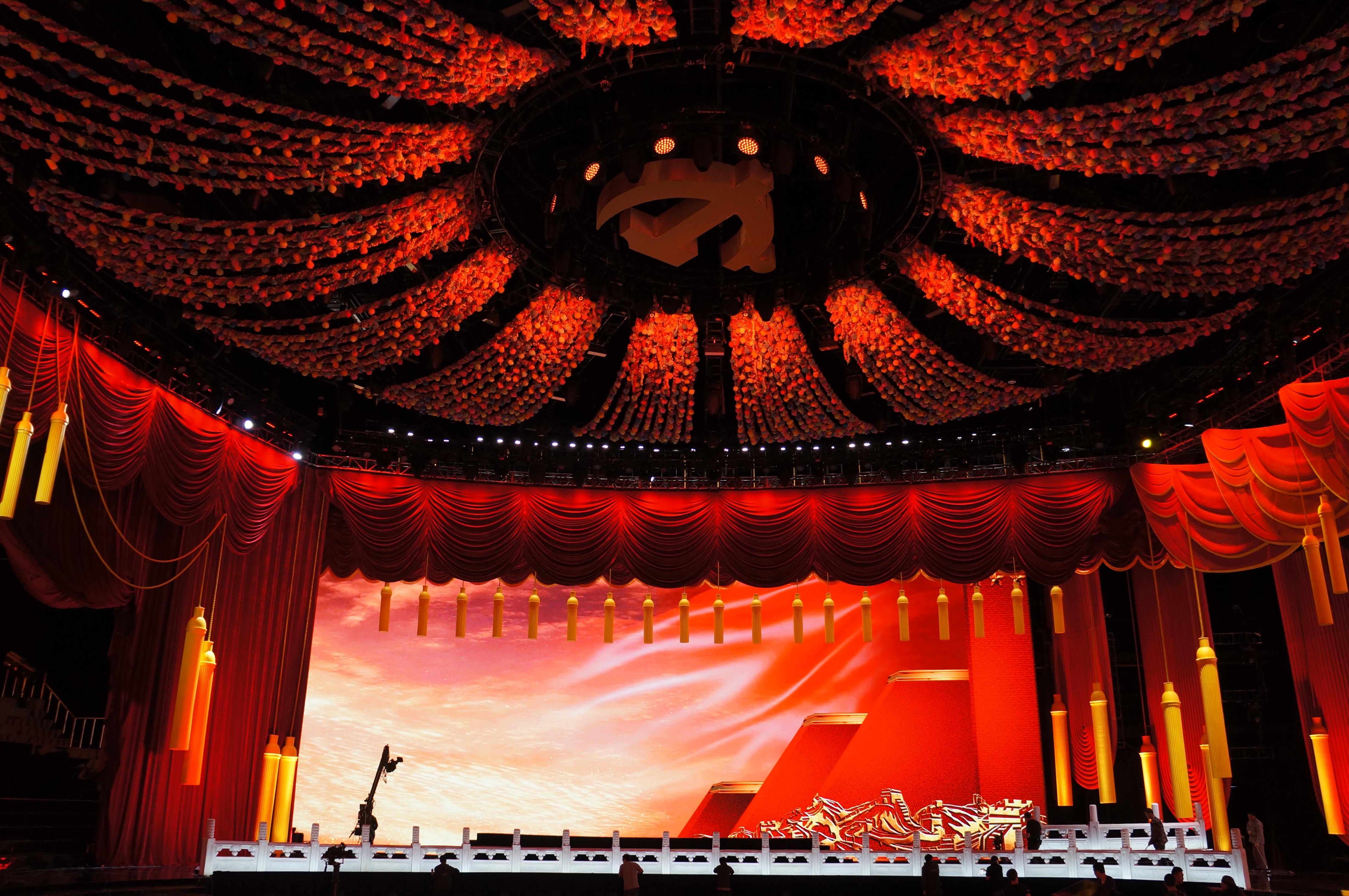

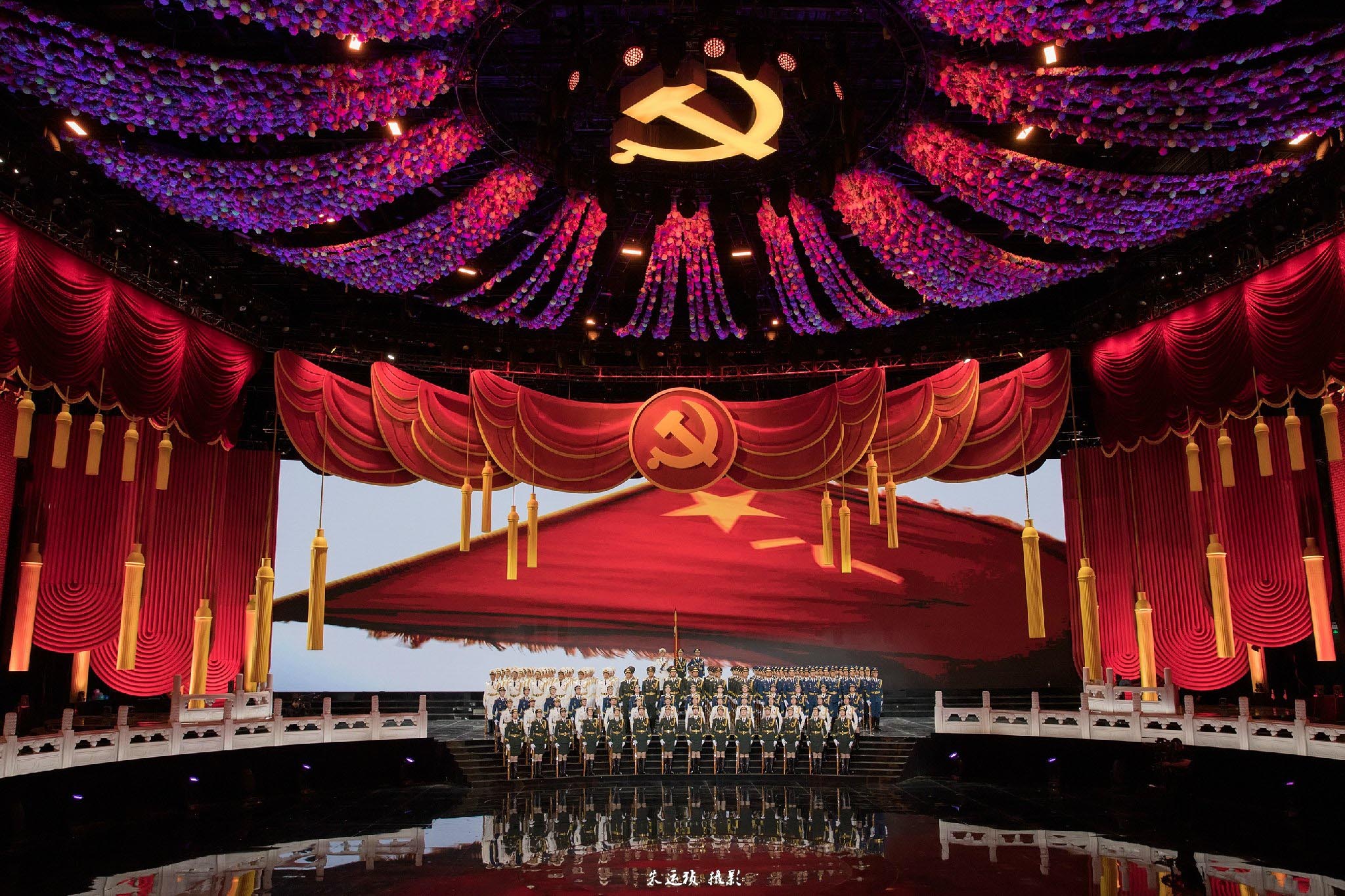

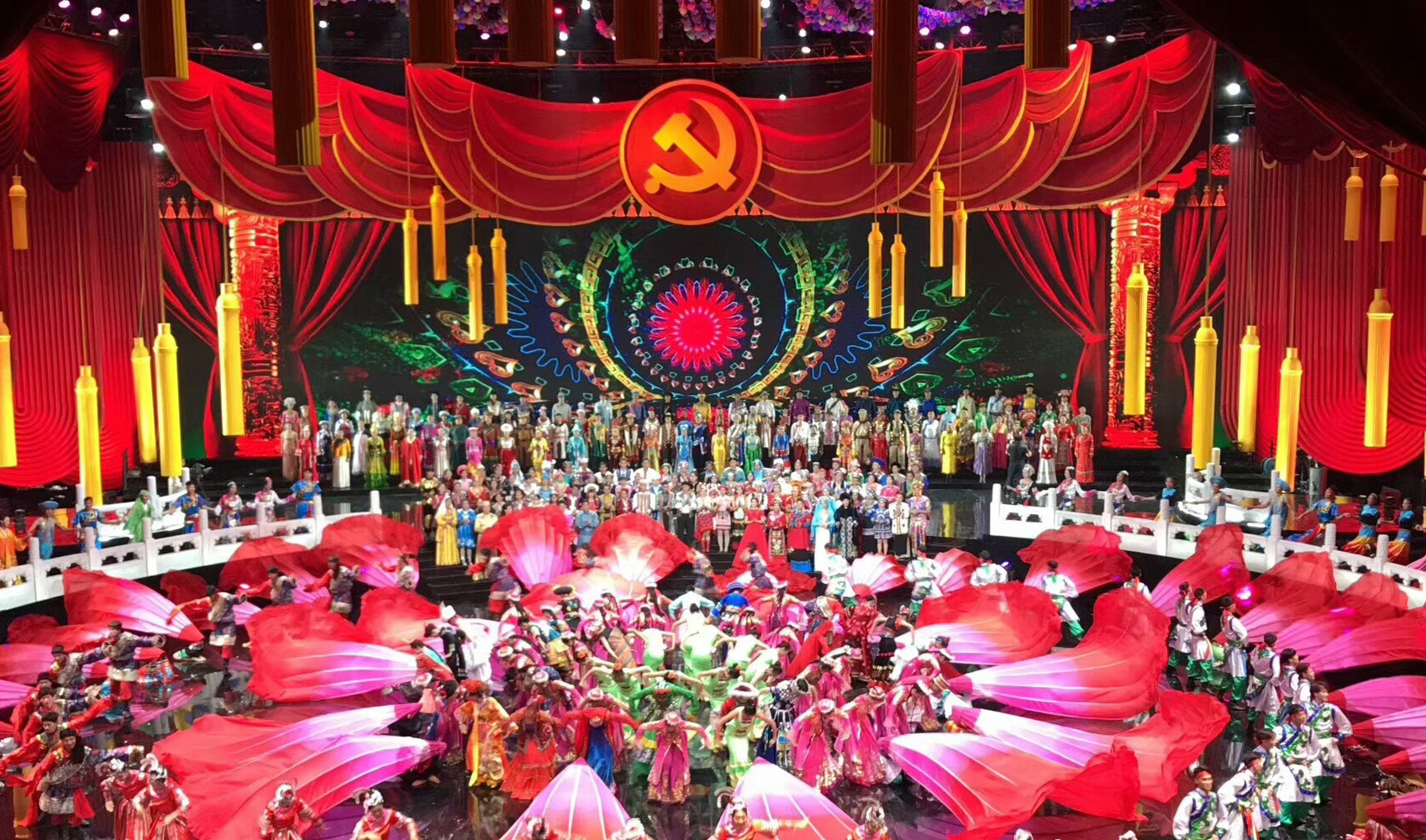

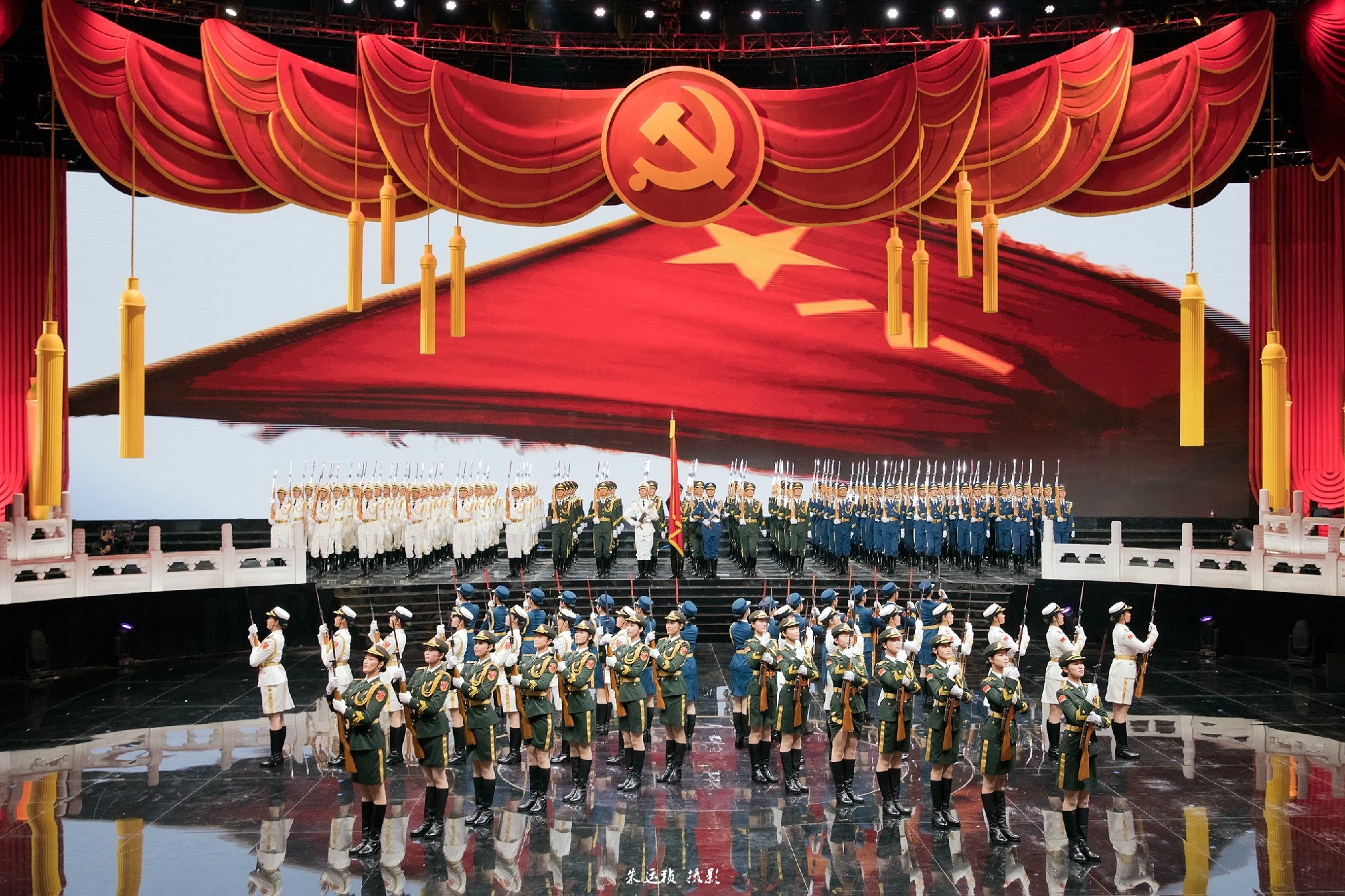

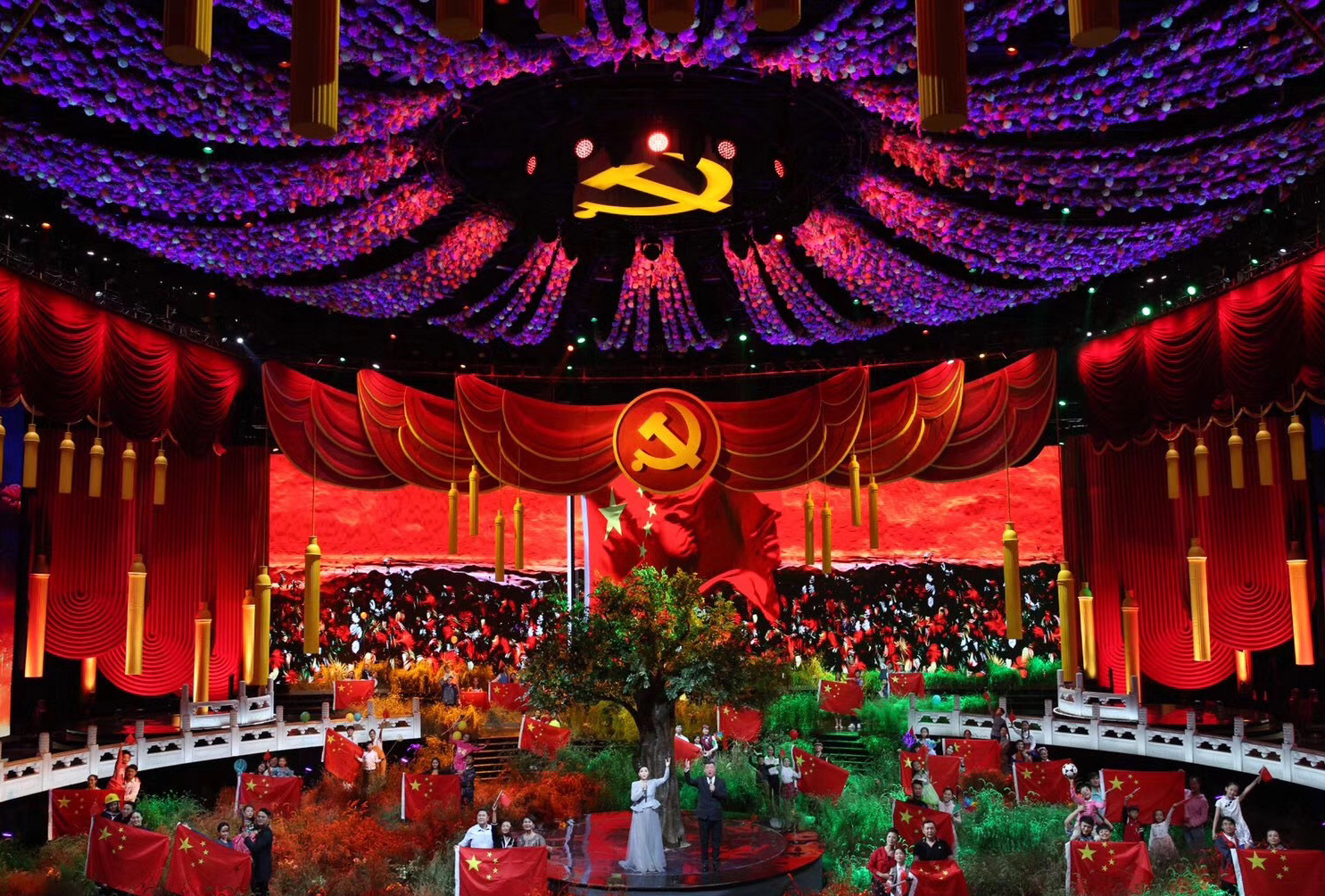

从各个角度的画面都看不到扬声器的位置
同时由于具备精巧的机械设计,VIDA系统的吊挂安装比起传统线阵列扬声器来说更为简便快捷,通常情况下一组VIDA扬声器的吊挂安装只需要几分钟便可完成。
另一个巨大的困难是几乎包围了整个环形舞台的面积达到上千㎡的大屏幕对声音产生了非常严重的反射干扰,而这一点恰恰又使得VIDA的另一个重要特点得以发挥。VIDA系列是一款内置48路独立DSP和功放通道的特殊扬声器,可以轻松通过APP软件实时的控制并实现波束的转向。可以精准的控制扬声器的声场覆盖并且避开会产生反射干扰的各种场地结构。通过这个功能16只VIDA精确的将波束仅仅投射到舞台上需要覆盖的范围内而避开了大屏的反射。这样大大提高了场地内的声音品质,为艺术家们的高水平演出提供了重要的保障。
VIDA波束控制示意图
VIDA实时控制APP软件
VIDA系统由两个型号组成,其中VIDA L是主体模块,在VIDA L里,每个驱动单元都在自己的最佳工作范围内运行。6只6.5寸长冲程低音单元提供足够的低音深度、12只3.5寸单元增强中频范围的动态,也就是人声相关范围,还有32只1寸球顶单元通过波导耦合提供了均匀的高频再现。此系统用三分频的同轴设计,优点就是对于聆听者而言声音是从一个音源而来。VIDA L的心脏是一个有着超级运算能力的FPGA现场可编程门阵列芯片,可控制每只VIDA L内部多达50只的扬声器单元,波束指向可以毫无人为痕迹的控制,并且可以抵达极低的频段,全频模式下(-10dB)频率响应甚至可以达到65 Hz - 22 kHz,这意味着在现场应用中能得到发烧级的音质。这样的音质对于这台演出中无论是独唱、大合唱、诗歌朗诵还是交响乐队的呈现都提供了绝佳的保证。由于独特的舞台设计,现场的所有扬声器既是扩声又承担了返送的功能,正是来自VIDA的美妙音乐将艺术家们的最佳状态激发出来呈现在舞台上。

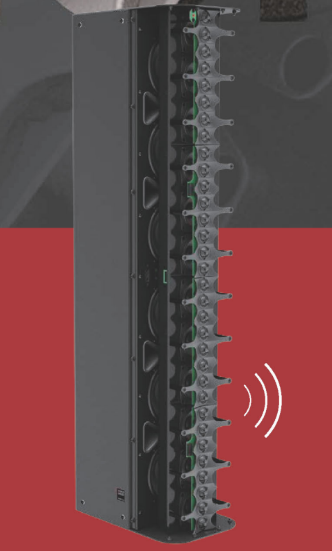

VIDA L内部结构

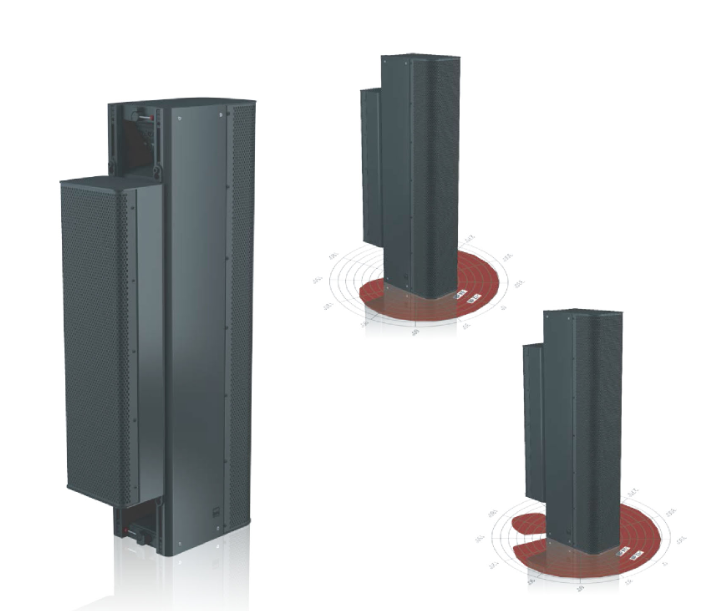

VIDA L+C

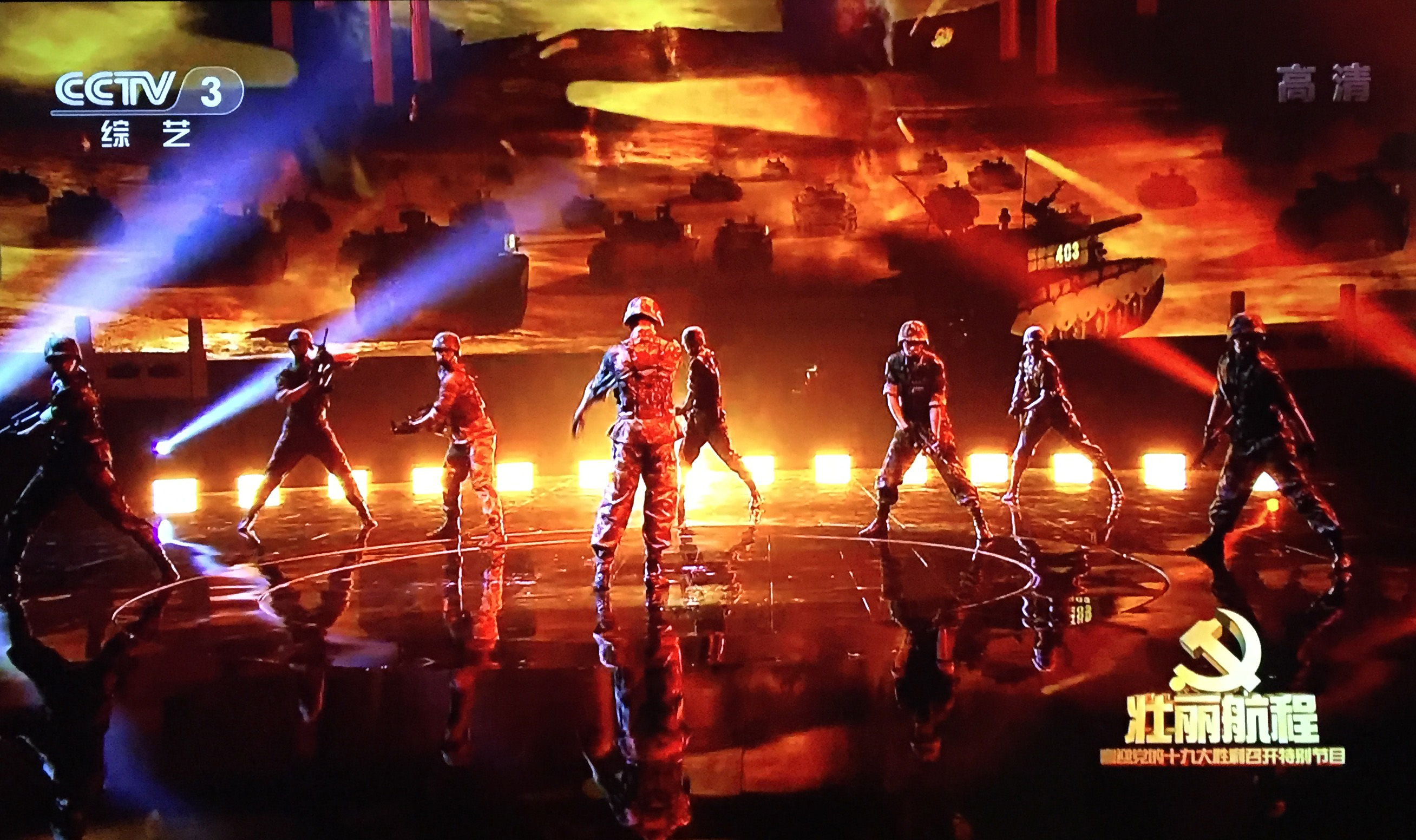

VIDA系统中还包含一个用于控制低频指向性的模块VIDA C这个模块可以安装于VIDA L 的背部,它在60Hz到400Hz之间抵消了系统的偶极效应,最高可以衰减20dB扬声器背部的能量!安装在VIDA L线性声源背部的VIDA C模块,还可以通过软件操作心形和超心形特性,可以在中低频提高声压。所以VIDA L和C结合起来就提供了巨大的动态范围甚至将情景舞蹈《看齐》+歌曲《忠诚》中炮火连天的战场场景展现得淋漓尽致,震撼人心!
VIDA系统是一套高科技的数字化系统,除了常规的模拟信号输入之外还具备AES、DANTE等数字传输接口,与数字调音台可以通过一条网线连接即可,可以组成一套全数字化系统。

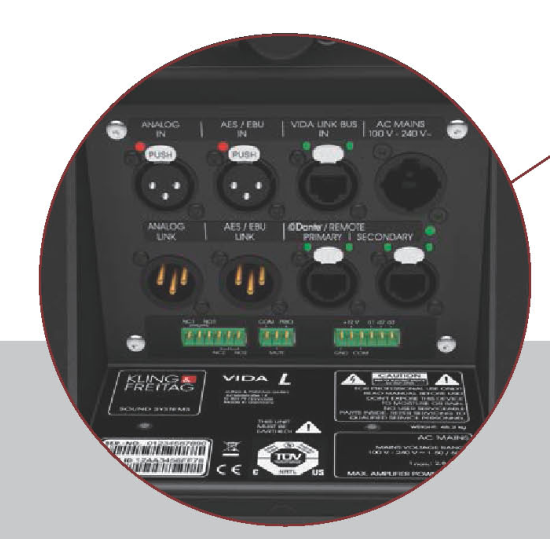

VIDA具备丰富接口
作为扩声系统的核心,调音台的选择也尤为重要,这台节目现场用到的手持无线话筒有12路,其他用于乐队和合唱拾音的话筒加起来也有52路,其他还有音源等各种音频信号需要混音制作,为了保证杰出的音质和稳定的性能节目组最终选择了来自英国的杰出品牌Cadac调音台来承担现场扩声任务。与CCTV有相当渊源的Cadac曾经多次担任如春晚等大型节目的制作任务,Cadac一贯追求毫不妥协的品质和超一流的性能赢得了CCTV的充分信任。本次节目采用的是一台Cadac最新推出的CDC7大型数字调音台,这个型号可同时处理96路信号,并且具备56路输出母线。Cadac数字调音台历来以稳定和高品质为用户所肯定,从北京APEC会议到厦门金砖峰会都采用了大量的Cadac数字调音台,所以本次节目的录制也放心的交给Cadac来完成。现场调音台与舞台接口箱CDC I/O 6448之间采用了Cadac厂家独有的MegaCOMMS数字网络协议,MegaCOMMS 网络提供路由性能,它最多可以接12个MegaCOMMS设备,带增益补偿,它可以用于扩展音频网络的通道数达到3072 个,可以兼容MADI、DANTE、AES等各种主流数字协议。MegaCOMMS 网络增加延时少于0.01ms,极低的延时确保了这个系统的实时性和准确性可以应用于任何的现场演出环境。CDC 7 最令人震撼的特点,是具备两个光学贴合23.5 英寸16:9 的高清液晶触摸屏,在它的下面和右侧有数字编码器。Cadac 特有的大屏整合方式使得屏幕呈现干净、异常直观的图形用户界面,触摸屏和传统编码器的独特组合,使用户可以游刃有余地控制调台上参数,自然而然形成直观地触摸和划动使用方式。

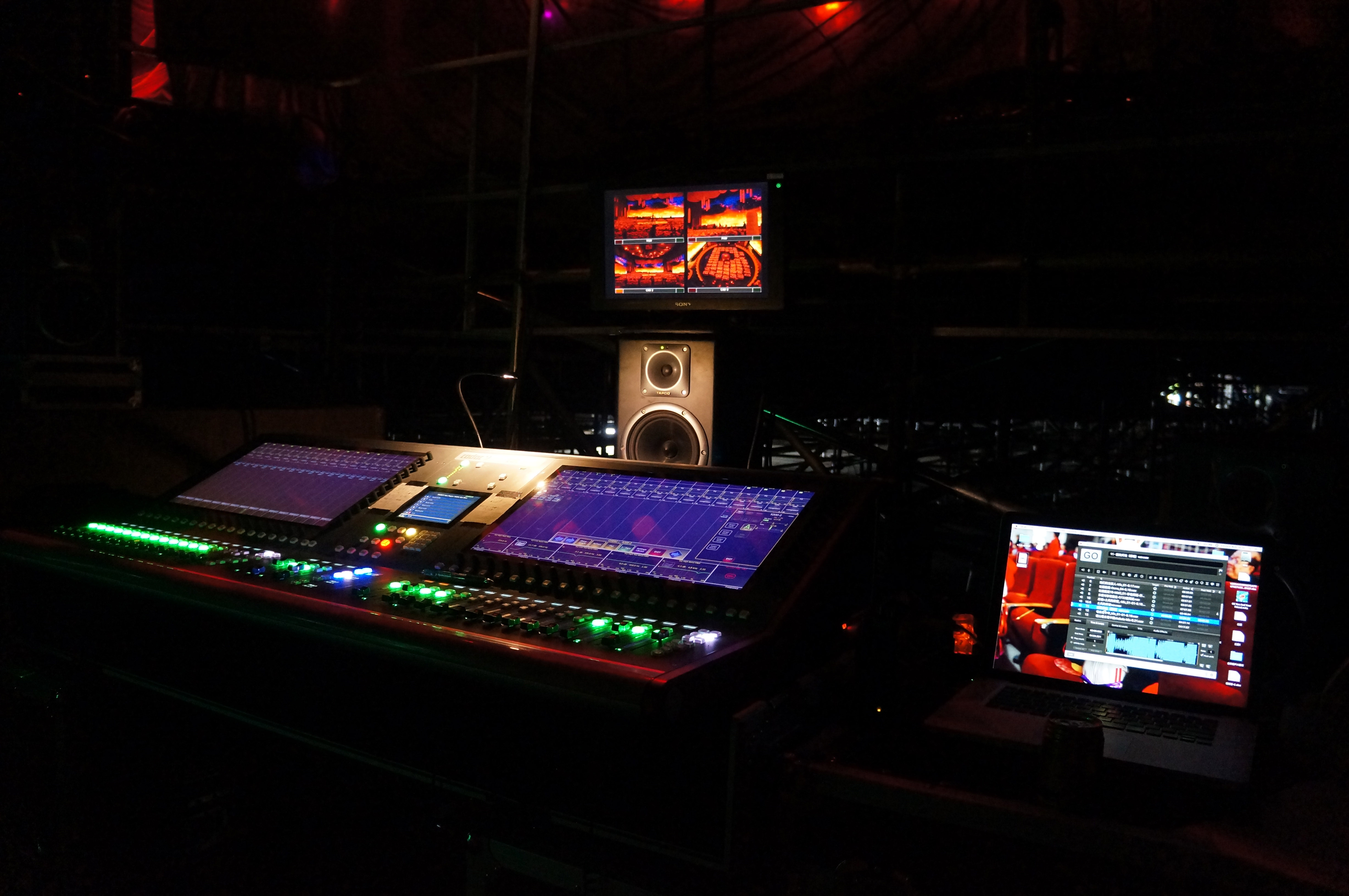

现场调音位的CDC 7数字调音台
CDC 7 不仅仅是直观好用,它还有很多特点是专为帮助工作流程而设计的,可以让调音师在调音中加入创意,而不是被调台本身妨碍和限制。这些包括Cadac 特有的带“专注调音”的监听模式,还有可以创造定制推子层的能力。所有都是为同一个目的服务—就是加快工作流程。
通过本次大型节目的录制,KLING&FREITAG(K&F)的VIDA系统和Cadac CDC7数字调音台以及MegaCOMMS数字音频网络都经受住了最严苛的考验,整个录制过程中完全没有出现任何故障,极为稳定的品质和绝佳的音质配合强大灵活的数字化功能都是这套全数字化系统能顺利完成本次大考的有力保障。
在十九大即将隆重召开的伟大历史时刻,这样一台精彩盛大的节目充分体现了全国人民喜迎十九大的热烈心情。而继北京APEC会议、杭州G20峰会和厦门金砖峰会之后由德国KLING&FREITAG(K&F)和英国Cadac合作贡献的完美声效能为这样的舞台增光添彩再一次充分体现了这两个品牌的实力和品质以及美好的未来!
VIDA主要功能概括:
智能多用途数字阵列
全范围的应用性能
实时的波束转向控制
独立的48路DSP和功放通道
无伪影的高频单元分辨率高达10KHz
高度的扩展性单组阵列最多可用八只VIDA组成阵列
可用到机械倾斜
VIDA应用软件
可选择心形指向模块
------可控、大声压、发烧级音质
VIDA主要技术参数:
设计:
带波束指向可控、三路同轴结构,集成DSP和功放电子件的高性能线性声源
频响-10 dB:
65 Hz - 22 kHz '全频模式'
80 Hz - 22 kHz '低切模式'
频响±3 dB:
77Hz - 21 kHz '全频模式'
115 Hz- 21 kHz '低切模式'
水平覆盖角度:
90度标称(垂直运用)
垂直覆盖角度:
+/- 45间自由可调节
最大声压级(1米): 135 dB
单元:
32个1寸穹形高音单元,
12个3.5寸中高频单元,
6个6.5寸中低频单元
功率输出:2 X 400W 额定/4Ω
最小输出阻抗: 4Ω/通道
辅助输出:标称+ 6 dBu
模拟输入:满刻度 + 18 dBu
连接:
1 模拟输入(XLR)
1 AES/EBU输入(XLR)
1 VIDA BUS 输入(以太网)
1 PowerCon True 1
1 Analog Link (XLR)
1 AES/EBU Link (XLR)
2 Dante Remote (Primary /Secondary)
1 辅助输出 (XLR)
1 功放输出 (speakON)
1 VIDA BUS 总线输出 (以太网)
GPIOs (凤凰头)
机械倾斜:
单线和双线悬挂皆可,也可带上VIDA C悬挂
厢体:
带内部隐藏安装机制的冲压铝外体,背部有导轨和凹槽用来安装VIDA C,吊挂机制通过背部操作杆保险/释放,耐用粉末黑色涂层,接口和输出端口朝下斜角,抗弹钢网罩带有黑色吸音棉
尺寸(高、宽、深):
1075 x 210 x 341 mm
1075 x 210 x 480 mm ( VIDA L 带有 VIDA C)
重量:
48,2 kg
61,8 kg (VIDA L 带 VIDA C)
颜色:
黑色(RAL 9005)
RAL 特殊颜色
Cadac CDC 7概括:
•直观、清晰的图形用户界面
•专利的DSP混音平台
• 32/40比特浮点SHARC处理器
•双23.5寸嵌入式16:9高分辨率LCD触摸宽屏
• 6.5寸LCD触摸屏用于系统控制
• 40个用户可定义的彩色OLED显示
• 20段立体声通道电平表
• 36高灵敏度100毫米马达推子
• 4个AES3输入和4个AES3输出
• 8个完全可编程的线路输入和输出
•外置电源
特点摘要
•经典的Cadac前级话放
•在舞台上模拟输入到模拟输出的延时低于0.4ms
• 96路输入通道
• 56总线,48可分配为编组、立体声、辅助、立体声辅助或者矩阵
•独特的Cadac监听模式
•用户自定义推子层
• 4段全参数EQ
•宽广的动态范围
• 16个VCA编组,包含“展开VCA”导航
• 16个带OLED显示的自定义按键
• 16台立体声内置效果器
•所有的输出均有31段图形均衡和4段全参数EQ
•所有输出均有压限器
•输入和输出延时器
•自动场景系统
•用户自定义调音台标签语言
